Печь вращающаяся СМ 875Б, СМ 875А

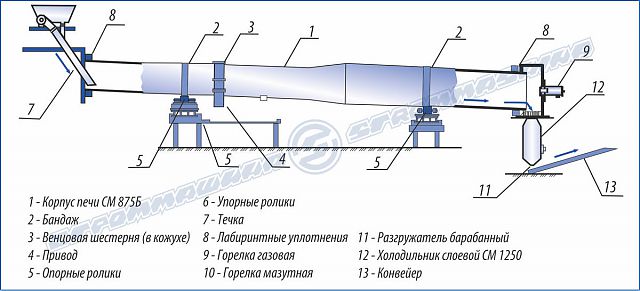

Печи вращающиеся СМ 875Б (переменного сечения) и СМ 875А (с опудривающим устройством) предназначены для производства керамзитового гравия. Вращающаяся печь состоит из следующих основных сборочных единиц: цилиндрического корпуса, приводов, загрузочной и разгрузочной головок, уплотнений холодного и горячего концов печи, станции опорной, станции опорно-упорной, кожуха венцовой пары.
Обжиг высушенных сырцовых гранул является наиболее ответственной технологической операцией, во многом предопределяющей качество керамзитового гравия и технико-экономические показатели предприятия.
Корпус вращающейся печи представляет собой стальной барабан, состоящий из отдельных обечаек. В местах установки бандажей толщина обечаек увеличена до 30 мм. Корпус печи устанавливается на двух опорах, для которых делаются специальные фундаменты. Опоры состоят из сварной рамы и двух опорных роликов, положение которых регулируется. Для контроля положения корпуса печи в продольном направлении опора, находящаяся у привода, имеет упорные ролики, устройство для остановки вращения печи и сигнализацию о недопустимых осевых перемещениях печи. Холодный конец печи входит в головку загрузочную, а горячий - в разгрузочную головку. Для устранения подсоса воздуха головки снабжены уплотнениями холодного и горячего концов печи. На головке разгрузочной устанавливается топливная форсунка. В нижней части головки имеется колосниковая решетка для просыпания вспученного керамзита.
Основной привод предназначен для вращения печи во время работы, а вспомогательный - розжиге, охлаждении и во время ремонта печи, а также в аварийных случаях. Основной привод состоит из открытой зубчатой передачи, эластичной муфты, редуктора двигателя. Вспомогательный привод состоит из редуктора, двигателя и тормоза, который предназначен для остановки печи в необходимом положении при ремонтных, футеровочных, монтажных и других работах.
Соединение вспомогательного редуктора с главным редуктором осуществляется через кулачковую муфту свободного хода, благодаря которой предоставляется возможность легкого запуска печи на быстрое рабочее вращение от вспомогательного привода. Работа вращающейся печи протекает по принципу противотока.
Сырьевой материал, поступивший в печь через течку загрузочной головки, продвигается к разгрузочному концу печи за счет ее уклона и вращения. Во время движения материал подвергается воздействию горячих газов, движущихся от горелки навстречу материалу. По мере продвижения материала в зоне горячих газов происходят физико-химические процессы образования керамзита.
ПВ 2,5х40 с опудривающим устройством (СМ 875А)
Производительность, м3/год керамзит “400“ | 115000 |
Длина корпуса печи, м | 40 |
Диаметр внутренний, м | 2,5 |
Уклон печи, % | 3,5 |
Количество опор, шт. | 2 |
Тип подшипников опор | качения |
Масса печи, т, не более | 111 |
Число оборотов |
а) от главного привода, об/мин | 2,5 |
б) от вспомогательного привода, об/час | 3,1 |
Регулировка числа оборотов | плавная |
Мощность электродвигателей |
а) главного привода, кВт | 33 |
б) вспомогательного привода, кВт | 2,2 |
Нормативный документ | ТУ 22-106-61-89 |
Печь вращающееся переменного сечения СМ 875Б
Производительность печи при марке керамзита 350, м3/час | 16,8 |
Размеры барабана: |
Внутренний диаметр первого корпуса барабана, м, не более | 2,5 |
Длина, м, не более | 20,5 |
Внутренний диаметр второго корпуса барабана, м | 3 |
Длина, м, не более | 16,5 |
Длина конуса, м, не более | 3 |
Установленная мощность - кВт, не более | 38 |
Масса (без ЗИП), т, не более | 125 |
Уклон печи, градусы (%) | 2 (3,5) |
Удельный расход электроэнергии в установившемся режиме работы печи, кВт•ч/м3, не более | 2,55 |
Удельный расход условного топлива в установившемся режиме работы печи, кг усл.топл./м3 | 55 |
Частота вращения корпуса печи: |
от главного привода, об/мин. | 0,8-2,52 |
от вспомогательного привода, об/час | 3,1 |
Габаритные размеры печи |
Длина, м, не более | 47 |
Ширина, м, не более | 5,5 |
Высота, м, не более | 7,4 |
ТУ 22-106-68-90 Код ОКП 484681 |
Заказать печь вращающуюся СМ 875Б или СМ 875А, уточнить цены на технологические комплексы, получить грамотную консультацию или задать интересующие вас вопросы вы можете по телефонам +7 (846) 3-741-741 или посредством обратной связи на сайте.
