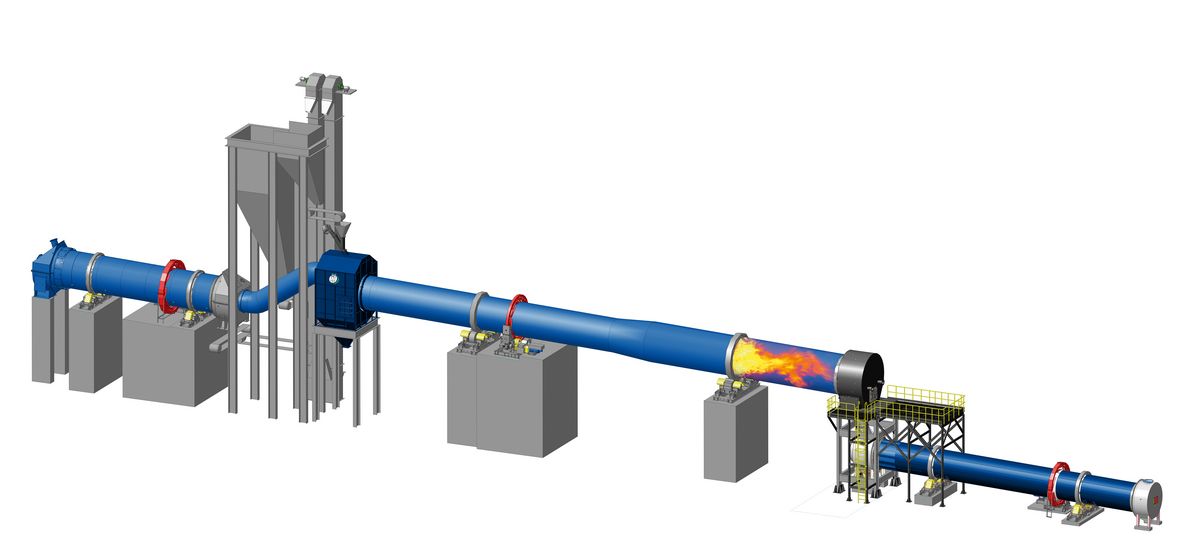

Вращающаяся печь
Печь вращающаяся состоит из следующих основных сборочных единиц: цилиндрического корпуса, приводов, загрузочной и разгрузочной головок, уплотнений холодного и горячего концов печи, станции опорной, станции опорноупорной, кожуха венцовой пары, установки зубчатого венца, привода печи.
Корпус печи вращающейся представляет собой стальной барабан, состоящий из отдельных обечаек. В местах установки бандажей толщина обечаек увеличена. Корпус печи устанавливается на опоры, для которых делаются специальные фундаменты. Опоры состоят из сварной рамы и двух опорных роликов, положение которых регулируется. Для контроля положения корпуса печи в продольном направлении опора, находящаяся у привода, имеет упорные ролики, устройство для остановки вращения печи и сигнализацию о недопустимых осевых перемещениях печи. Холодный конец печи входит в головку загрузочную, а горячий – в разгрузочную головку. Для устранения подсоса воздуха головки снабжены уплотнениями холодного и горячего концов печи. На головке разгрузочной устанавливается топливная форсунка. Основной привод предназначен для вращения печи во время работы, а вспомогательный-розжига, охлаждения и во время ремонта печи, а также в аварийных случаях. Основной привод состоит из открытой зубчатой передачи, эластичной муфты, редуктора двигателя. Вспомогательный привод состоит из редуктора, двигателя и тормоза, который предназначен для остановки печи в необходимом положении при ремонтных, футеровочных, монтажных и других работах. Соединение вспомогательного редуктора с главным редуктором осуществляется через калачковую муфту свободного хода, благодаря которой предоставляется возможность легкого запуска печи на быстрое рабочее вращение от вспомогательного привода.
Продукция в разделе «Вращающаяся печь»
Работа печи протекает по принципу противотока. Сырьевой материал, поступивший в печь через течку разгрузочной головки, продвигается к разгрузочному концу печи за счет ее уклона и вращения. Во время движения материал подвергается воздействию горячих газов, движущихся от горелки навстречу материалу. По желанию заказчика возможно изготовление печей с переменным сечением.
| Наименование | ПВ 2,2 х 14 м | ПВ 2,2х22 | ПВ 2,2х26 | ПВ 2,8х20 м | ПВ 2,5х40 м | ПВ 2,5х75 м | ПВ 1,6х16 |
| Диаметр печи, м | 2,2 | 2,2 | 2,2 | 2,8 | 2,5 | 2,5 | 1,6 |
| Длина корпуса печи, м | 14 | 22 | 26 | 20 | 40 | 75 | 16 |
| Уклон печи,% | 3,5 | 3,5 | 3,5 | 3,5 | 3,5 | 4 | 3 |
| Количество опор, шт. | 2 | 2 | 2 | 2 | 2 | 4 | 2 |
| Тип подшипниковых опор | качения | качения | качения | качения | качения | качения | качения |
| Частота вращения корпуса печи
- от главного привода - от вспомогательного привода |
2,3 об/мин | 2,3 об/мин | 1,2 об/мин | 1,37 - 3,43 об/мин
0,11 об/мин |
0,8-2,52 об/мин 3,5 об/час |
1,26 об/мин 0,061 об/мин |
до 0,33 |
| Регулирование частоты вращения печи от главного привода | плавное | плавное | плавное | плавное | плавное | плавное | плавное |
| Мощность электродвигателей, кВт:
- главного привода -вспомогательного привода |
18,5 | 18,5 | 22 | 30 2,2 |
30 2,2 |
71 | 18,5 |
| Масса* в объеме поставки, т | 35,31 | 46,75 | 46,72 | 80,3 | 101,88 | 443 | 24,20 |
* Данные приведены ориентировочно в зависимости от комплектности поставки.
