Барабанная шаровая мельница 1456А для сухого помола материалов непрерывного действия

Барабанная шаровая мельница 1456А предназначена для сухого помола различных рудных и нерудных полезных ископаемых, строительных материалов средней твердости. Мельница относится к типу шаровых барабанных трубчатых мельниц непрерывного действия с центральной выгрузкой продукта помола.

15

Шаровая мельница сухого помола используется в горнорудной, горнохимической и других отраслях промышленности.

Мельница работает непрерывно в различных технологических схемах (в открытом или закрытом цикле) с центральной загрузкой и выгрузкой материала и позволяет получать однородный по тонкости продукт измельчения с помощью мелющих тел (шаров и цильпебсов).

Производительность барабанной шаровой мельницы 1456А зависит от свойств измельчаемых материалов (прочность, размолоспособность), крупности материалов на входе (до 40 мм), влажности материалов (до 0,5 %), тонкости помола, равномерности питания, заполнения мелющими телами и материалом.

В комплект поставки входит футерованный двухкамерный барабан с литыми футерованными крышками,загрузочная крышка, разгрузочная часть, две роликоопоры, центральный привод, загрузочная воронка.

мельница шаровая

Барабанная шаровая мельница - конструкция: Барабан мельницы представляет собой стальной полый цилиндр, выложенный внутри броневыми футеровочными плитами, предохраняющими его от ударного и трущего воздействия шаров и материала. Барабан мельницы разделён межкамерной перегородкой на две камеры: предварительного и тонкого помола. Камера предварительного помола загружается шарами. Камера тонкого помола загружается цилиндриками -цильпебсами.

С обеих сторон барабан закрыт торцевыми крышками – загрузочной и разгрузочной.

Крышки отлиты заодно с полыми цапфами. На цапфы насажены опорные бандажи, которыми барабан опирается на две самоустанавливающиеся роликоопоры.

Загрузочное устройство состоит из загрузочной воронки и шнека загрузки, имеющего винтовые направляющие для перемещения материала. Шнек вставлен в полость цапфы загрузочной крышки и через фланец прикреплён шпильками к торцу цапфы.

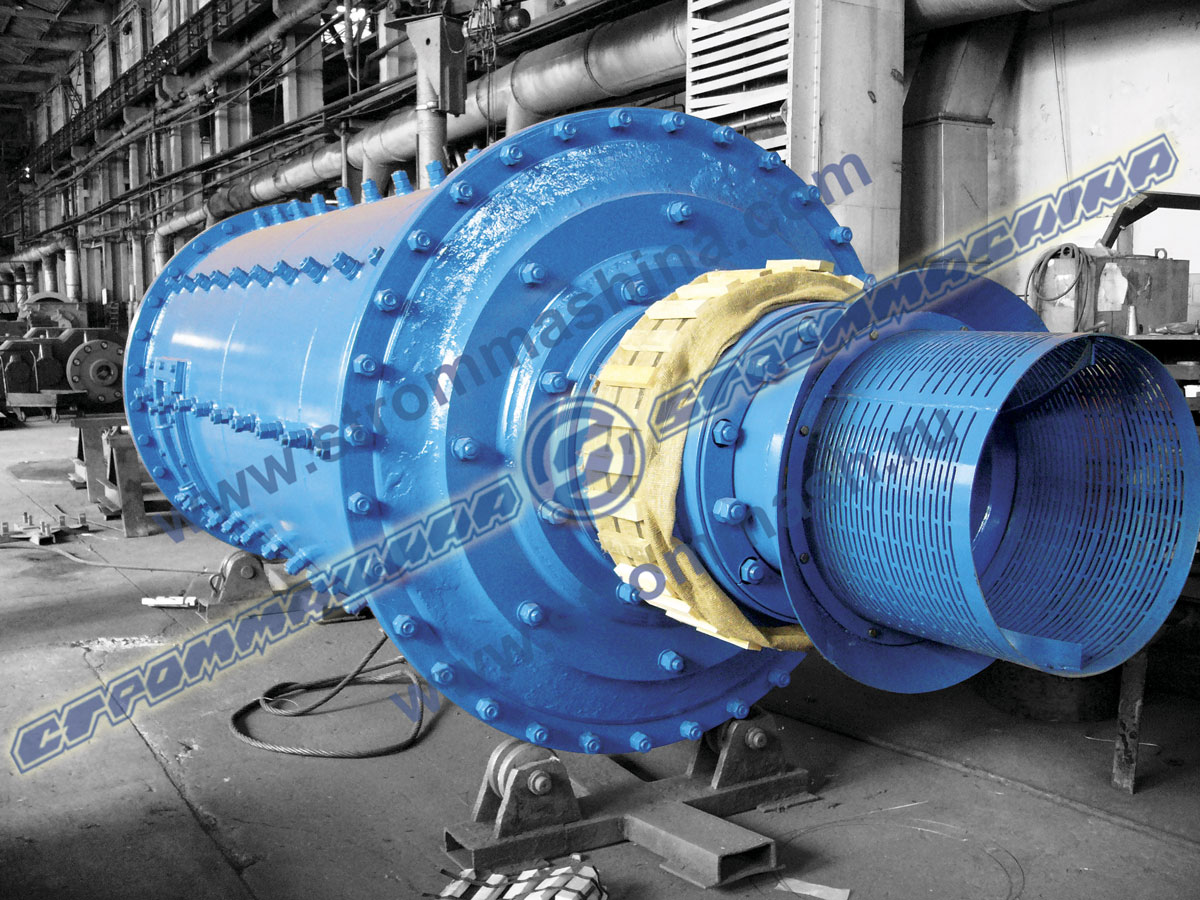

В разгрузочную крышку аналогичным образом вмонтирован шнек с винтовыми направляющими. К шнеку крепится барабан разгрузки с грохотом, предназначенным для отделения случайно прошедших крупных кусков.

Мельница приводится во вращение от электродвигателя через муфту, редуктор и эластичную муфту. Загрузка мельницы материалом осуществляется через загрузочную воронку.

Поступивший в мельницу материал измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.

При вращении барабана материал поступает в разгрузочное устройство и с помощью винтового шнека удаляется через патрубок разгрузки.

В рамках работ по модернизации серийной продукции, учитывая рекомендации эксплуатирующих организаций, на заводе разработана конструкторская документация на мельницу шаровую двухкамерную 1456А в исполнении 1456А.00.00.000-04.

Данное исполнение отличается от серийно выпускаемых в настоящее время мельниц 1456А 00.00.000-03 устройством плавного пуска (УПП) серии HFR1160 ( PRR1160), установленных в шкафе управления.

УПП серии HFR1160 (PRR1160) - относительно недорогой и высокотехнологичный продукт в модульном исполнении, используемый для пуска и защиты трёхфазных асинхронных электродвигателей в составе приводов промышленных установок. УПП имеет двойной CPU контроллер, встроенный дисплей и клавиатуру, компактный корпус с естественным охлаждением.

Плавный пуск обеспечивает щадящий режим для сети питания и электродвигателя привода. Таким образом, плавный пуск имеет следующие преимущества: - снижение пускового тока, увеличивающее надежность пуска мельницы. Во время пуска уменьшается падение напряжения и провалы в электросети; -отсутствие перенапряжений в обмотках двигателя.

Плавный пуск привода и возможная его плавная остановка также исключают вредные ударные воздействия на механизмы привода и самой мельницы, уменьшая износ узлов вращения. Таким образом, снижается время простоев, связанных с осмотром и ремонтом оборудования, увеличивается срок его эксплуатации и обеспечивается экономия средств на ремонт и обслуживание.

К достоинствам применяемого УПП можно отнести также:
-небольшие габариты и вес;
-простое подключение;
-разнообразные регулировки пуска/остановки;
-простой монтаж и ввод в эксплуатацию;
-функции защиты и контроля;
-снижение потерь в УПП благодаря переключению работы привода с устройства на обходной контактор после выхода на номинальную частоту вращения.

Установки, производимые с клавиатуры УПП:
*основные регулируемые параметры: начальное напряжение; время разгона; время остановки; пусковой ток;
*варианты плавного пуска: плавный пуск с повышенным током; плавный пуск с пониженным напряжением; толчковый запуск (для поддержания большого вращающего момента в течение заданного толчкового времени при запуске электродвигателя с большой инерцией - рекомендуемый вариант пуска);
*варианты остановки: свободная остановка (заводская настрой); плавная остановка;

Ценовое предложение и технические характеристики барабанной шаровой мельницы 1456А.00.00.000-04 аналогичны 1456А.00.00.000-03.



Шаровая мельница сухого помола

Технические характеристики

Тип мельницышаровая двухкамерная
Индекс мельницы1456А
Номинальный рабочий объем барабана, м38
Диаметр барабана внутренний без футеровки, мм1512
Длина барабана, мм5600
Частота вращения мельницы, об./мин.29
Производительность, т/ч2-8
Габаритные размеры (длина х ширина х высота), мм12000х2600х2300
Масса мельницы с мелющими телами, кг 38530
Максимальная масса мелющих тел, кг*11000
Установленная мощность двигателя, кВт132
Частота вращения двигателя, об./мин.730
Напряжение питания, В380
Передаточное число редуктора25
ТУ 4844-002-54028 986-2003 Код ОКП 484421

* Мелющие тела поставляются отдельно.
