Мельница шаровая 1870

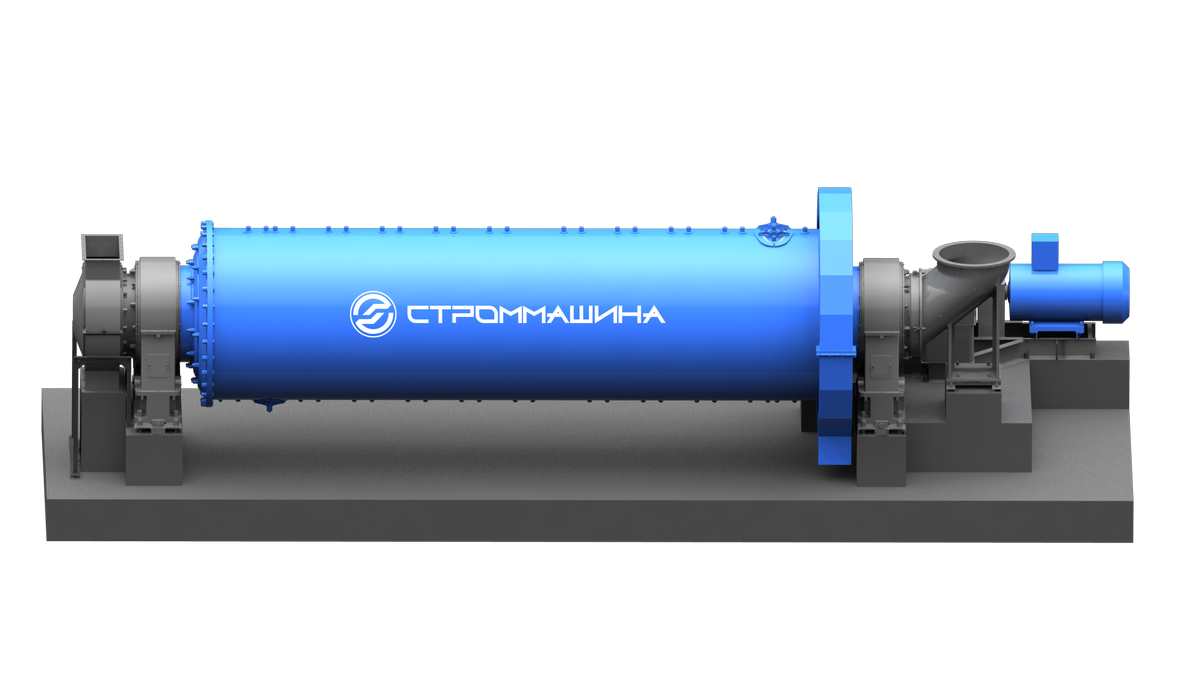

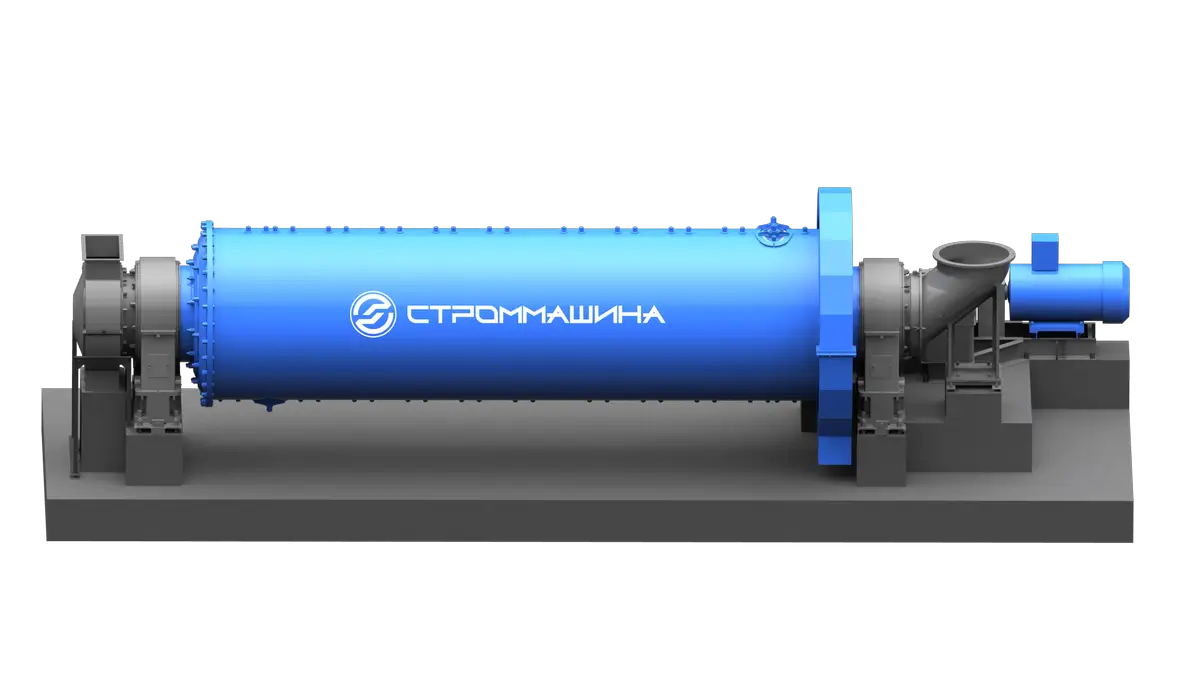

Мельница шаровая 1870 с решёткой


Мельница шаровая 1870 с решёткой предназначена для сухого измельчения различных руд и строительных материалов средней твёрдости. Мельница используется в строительной, горнорудной, горнохимической и других отраслях промышленности и работают непрерывно в различных технологических схемах в открытом или замкнутом цикле. Мельница позволяет получать однородный по тонкости продукт измельчения с помощью шаров различного диаметра.

Мельница состоит из барабана, загрузочной части, разгрузочной части, роликоопор, привода, воронки загрузочной и грохота. Барабан представляет собой стальной цилиндр, футерованный изнутри металлическими или резиновыми плитами, предохраняющими его от износа.

Производительность мельницы зависит от физико-механических свойств измельчаемого материала, тонкости помола, равномерности питания, заполнения мелющими телами и материалом, квалификации обслуживающего персонала.

В барабане имеется люк, через который производится замена футеровочных плит, их осмотр, а также загрузка шаров в мельницу. Резиновая футеровка применяется при следующих условиях эксплуатации мельниц:

  • среда должна быть нейтральной, кислотность допускается не более Рн=8-10 единиц;
  • температура среды не выше 800С;
  • диаметр загружаемых шаров не более 80 мм;
  • размер частиц загружаемого материала не более 20 мм;
  • число оборотов барабана не должно превышать числа, указанного в характеристиках мельницы.

Фото освоения шаровой мельнице в нашем цеху можно посмотреть здесь

1) Применение резиновой футеровки почти полностью устраняет, если это необходимо, попадание металла футеровки и шаров в измельчаемый материал и значительно снижает шумовую нагрузку от работающей мельницы на внешнюю среду. Производительность мельницы выше при установке металлической футеровки.

2) Разгрузочная решётка служит для удержания в мельнице шаров и неразмолотого материала. Лопасти разгрузки, установленные между решёткой и крышкой разгрузочной, равномерно распределяют материал в пространстве между крышкой и решёткой и сбрасывают его на конус разгрузочный, тем самым достигается повышение производительности мельницы.

3) Роликоопора состоит из разъёмного в двух плоскостях корпуса и двух роликов, закреплённых на сферических подшипниках.

4) Привод мельницы состоит из электродвигателя, редуктора и корпуса с шестерней, закреплённых на общей раме.

5) Загрузка мельницы материалом осуществляется через загрузочную воронку и шнек загрузочный. Поступивший в мельницу материал измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.

Окончательно размолотый материал, проходя через разгрузочную втулку, грохот и кожух разгрузочный, поступают по назначению.

Технические характеристики

Тип мельницы МШР
Индекс мельницы 1870
Номинальный объем барабана, м3 17,77
Внутренний диаметр барабана (без футеровки), мм 1912
Длина барабана (без футеровки), мм 7059
Номинальная частота вращения барабана, об./мин. 23,12
Производительность, т/ч до 17
Габаритные размеры (длина х ширина х высота), мм 12044х4177х3148
Масса мельницы, т (без мелющих тел) 46,6
Масса мелющих тел, т* 25
Установленная мощность, кВт 315
частота вращения, об./мин. 3000

* Мелющие тела поставляются отдельно.

Заказать мельницу шаровую 1870, уточнить цены на технологические комплексы, получить грамотную консультацию или задать интересующие вас вопросы вы можете по телефонам +7 (846) 3-741-741 или посредством обратной связи на сайте.
