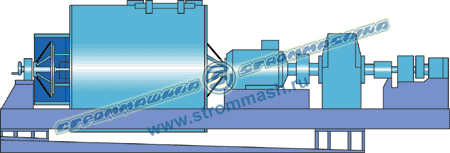

Мельница шаровая МШ2

Мельница шаровая МШ2 для измельчения мела, шлака и других материалов малой и средней твердости. Загрузка материала производится через люк в барабане мельницы, разгрузка – механическим способом, обратным вращением через выгружной люк с сепарацией мелющих тел.

Мельница состоит из следующих основных частей: барабан, опирающегося концами валов на две опоры рамы с закрепленными на них корпусами подшипников качения, двухступенчатого привода.

Наименование показателяЗначение
Внутренний диаметр барабана, мм 1350
Длина барабана, мм 1500
Объем барабана, куб. м 2,5
Производительность, кг/час 200-350
Максимальное количество загружаемого материала, кг 430
Эффективное время выгрузки, мин 15
Постоянный остаток материала в барабане мельницы, кг 60-70
Удельная поверхность материала на выходе, кв. см/г 2000-6000
Рабочее число оборотов основного привода, об/мин 30
Рабочее число оборотов вспомогательного привода, об/мин 3,3
Привод мельницы основной (помол, выгрузка), мощ., кВт / чис. об., об/мин 37 / 1470
Привод мельницы вспомогательный (доворот), мощ., кВт / чис. об., об/мин 2,2 / 3000
Габаритные размеры (длина х ширина х высота), мм 4720х1980х1650
Масса без мелющих тел, кг 6640

Принцип работы мельницы

Материал и мелющие тела загружают в барабан через загрузочный люк. После закрывания люка включают основной привод (режим помол) и производят помол материала во вращающемся барабане. Для выгрузки готового продукта открывают клапан, после полной остановки барабана включают привод на обратное вращение (режим выгрузка), в результате вращения барабана спиралевидный захват, периодически захватывает материал с мелющими телами и с помощью фильтрующих пластин отделяет помолотый материал от мелющих тел. Помолотый материал попадает в приемный цилиндр барабана, затем на кронштейны опорного фланца и через отверстия в нижней части кожуха наружу. Общая продолжительность выгрузки -20 мин. После окончания выгрузки основной привод выключается. Затем посредством зубчатой муфты происходит механическое включение вспомогательного привода, привод включается, барабан доворачивается на нужный угол и через бесконтактный датчик привод отключается, барабан затормаживается, после чего готов к началу работы.

Заказать шаровую мельницу, уточнить цены на технологические комплексы, получить грамотную консультацию или задать интересующие вас вопросы вы можете по телефонам +7 (846) 3-741-741 или посредством обратной связи на сайте.
