Барабан сушильный БС 1.6.10 и БС 1.6.16


Барабан сушильный БС 1.6.10 и БС 1.6.16


Сушильный барабан от производителя предназначен для сушки сыпучих материалов топочными газами. Применяется в промышленности строительных материалов, в различных технологических комплексах для тепловой сушки известняка, глины, песка, мела и других сыпучих материалов крупностью частиц до 60 мм.

Предприятие проектирует и изготавливает комплексы сушки различных строительных материалов по исходным данным заказчика.

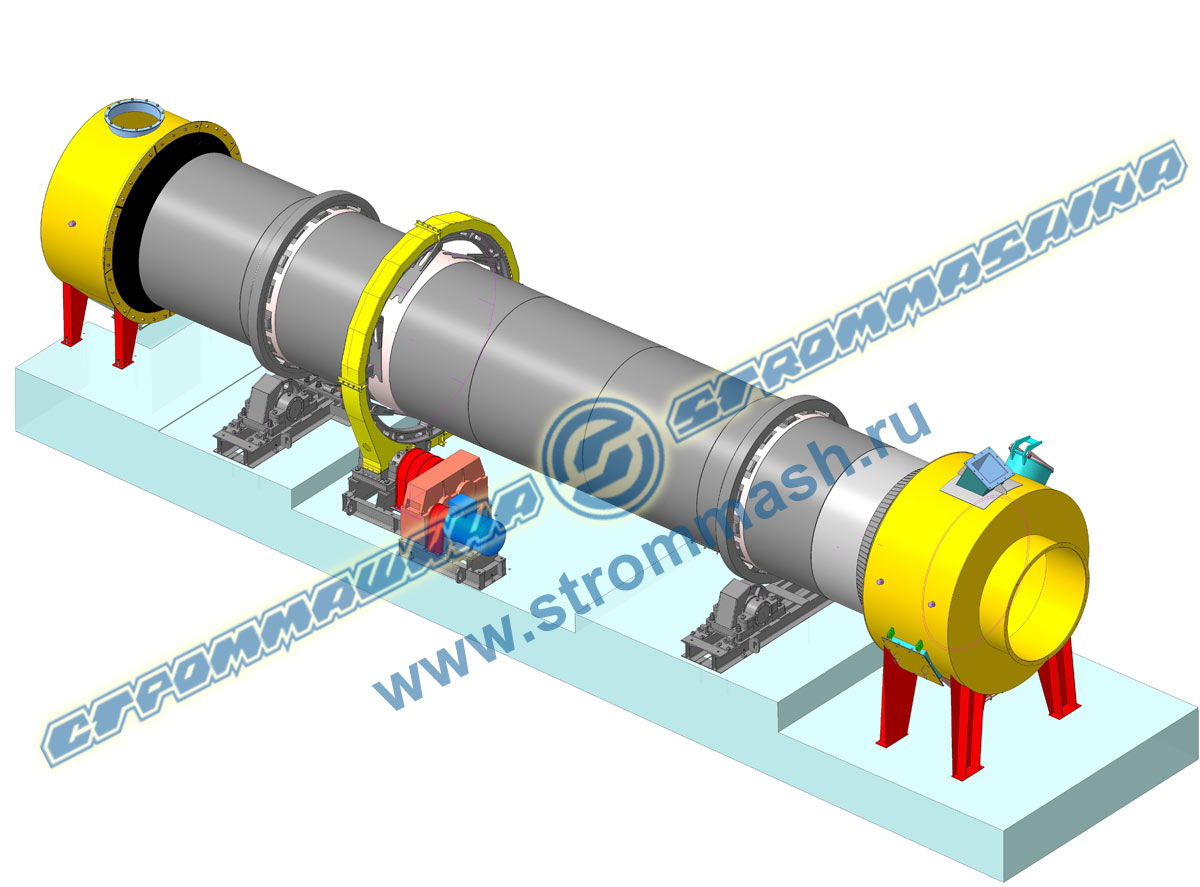

Барабан сушильный состоит из корпуса, станции опорно-упорной, станции опорной, привода, бандажей, венца зубчатого.

Корпус барабана представляет собой сварную конструкцию, выполненную из отдельных обечаек. Внутри корпуса для активизации передачи тепла в зависимости от модификации барабана устанавливаются различные типы насадок:

  • в начале - винтовая, на всей части барабана – подъемо-лопастная;
  • в начале - винтовая, в средней части барабана - подъемо-лопастная и цепная;
  • в начале - винтовая, в средней части барабана - подъемо-лопастная и секторная.

Применение различных видов насадок зависит от свойств сушимого материала (влажность на входе и на выходе, фракционный состав, сыпучесть и т.д.) и выбирается в каждом конкретном случае совместно заказчиком и заводом-изготовителем.

Опорой корпуса являются два стальных бандажа. Один из бандажей имеет скосы под упорные ролики, которые препятствуют продольному смещению барабана.

Бандажами корпус опирается на опорную и опорно-упорную станции. На корпусе барабана при помощи траверс крепится венец зубчатый, посредством которого барабан приводится во вращение от привода.

Привод состоит из шестерни приводной, редуктора и электродвигателя, соединенных между собой муфтами и установленных на одной раме. Барабан устанавливается по отношению к горизонту под углом 1-4°. Наклон корпуса в сочетании с вращением вокруг оси обеспечивает перемещение материала в направлении разгрузочной камеры. Горячие топочные газы поступают в корпус и, соприкасаясь с материалом, нагревают его, испаряя содержащуюся в нем влагу. Передача тепла происходит тремя основными способами: во взвешенном состоянии при падении материала с лопаток, от топочных газов через наружную поверхность лежащего в завале материала, от более нагретых деталей внутреннего устройства барабана и обечайки.

Режимы сушки для различных материалов меняются в зависимости от влажности сырья на входе в барабан и требуемой влажности готового материала на выходе из барабана, фракционного состава материала, подлежащего сушке, свойств материала.

Температура подаваемого в барабан теплоносителя должна быть не более 800°С. Температура дымовых газов на выходе из барабана не менее 100-150°С, чтобы исключить возможность конденсации влаги в разгрузочной части барабана.

На входе топочных газов в барабан должно быть разряжение не менее 30 Па.
Топливо - газ, мазут, светлое жидкое топливо.

Техническая характеристика

НаименованиеБС 1.6.10БС 1.6.16
Типпоточныйпротивоточный
Характер работынепрерывныйнепрерывный
Размер корпуса барабана (длина х внутренний диаметр), мм10000х160016000х1600
Объем барабана, м320,132
Частота вращения барабана, об./мин.до 6,683,34/4,43/6,68
Теплоносительтопочные газытопочные газы
Температура теплоносителя, оС800800
Габаритные размеры (длина х ширина х высота), ммв зависимости от модификации17000х2680х3780
Масса, кг13500/1560022000
Установленная мощность двигателя, кВт8/11/12,5/18,512/15/20/22
Частота вращения двигателя, об./мин.до 1500750/1000/1500
Напряжение питания, В380380
Редуктор1Ц2У-250-31,5-21-У3Ц2У-315НМ-40-12-У2
Нормативный документТУ 4845-005-54028986-2008

Примечания:

  1. Производительность сушильного барабана не указывается, так как зависит от свойств материала, его влажности (начальной и конечной), размера исходного материала. Определяется расчетным путем.
  2. По согласованию с заказчиком возможно изменение размеров корпуса барабана.
  3. По согласованию с заказчиком возможна дополнительная комплектация камерами загрузки и выгрузки, теплогенераторами, горелками.
