Фильтр рукавный СМЦ166Б, СМЦ 100
Фильтр рукавный предназначен для обеспыливания промышленных газов, сбрасываемых из различных технологических установок цементной промышленности и строительной индустрии; камерная импульсная фильтрация.

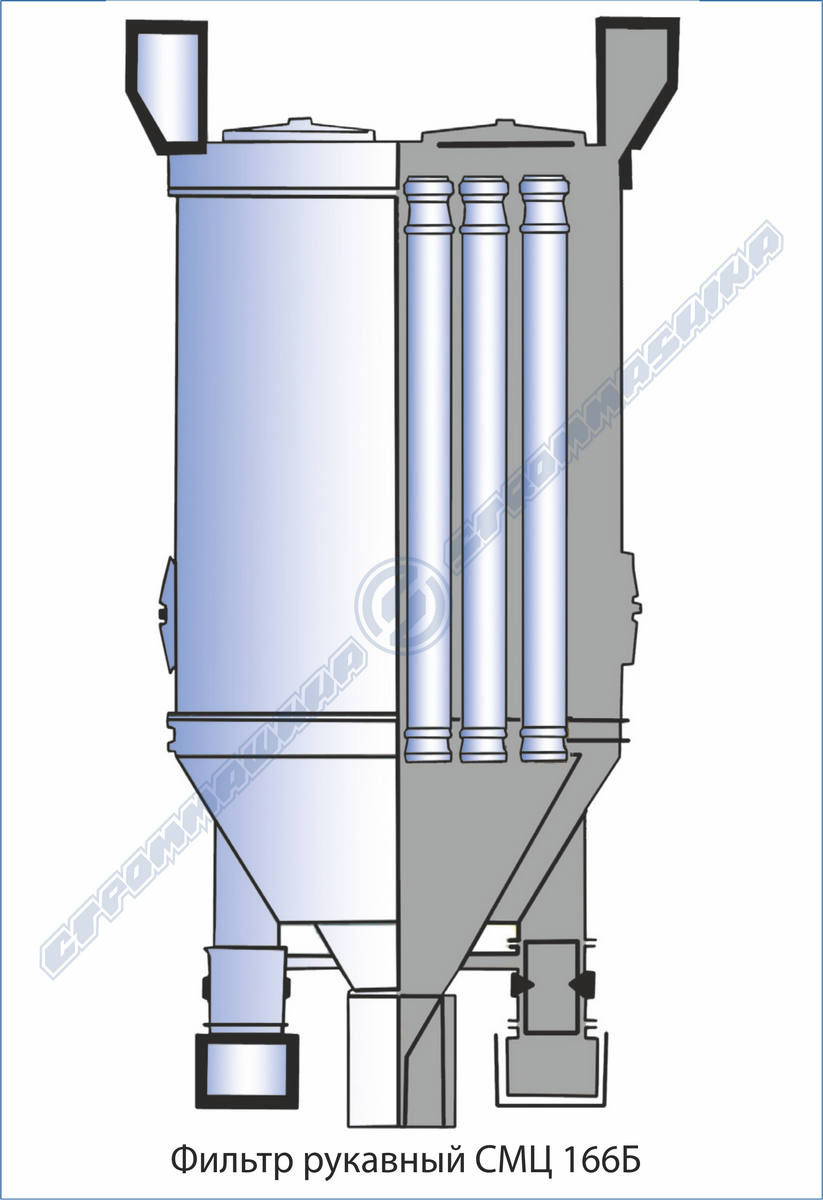

Фильтр состоит из корпуса, разделенного на две камеры, коллекторов, фильтровальных рукавов с навесными устройствами, клапанов, затвора, электрооборудования.
В зависимости от требуемой площади фильтрации фильтры группируются в сборные установки, состоящие из одного или более фильтров, но не более 4-х в одном ряду.
В режиме фильтрации запыленный газ поступает во внутреннюю полость фильтровальных рукавов через подводящие коллекторы под внешним разряжением, создаваемым вентилятором.
Проникающие через поры фильтровальной ткани газы сбрасываются в атмосферу, а пыль задерживается волокнами. С увеличением толщины пылевого слоя возрастает сопротивление движущегося газа через фильтр, что ведет к уменьшению его производительности, поэтому через определенное время автоматически производится удаление образовавшегося слоя пыли - происходит полимерная регенерация ткани рукавов.
Регенерация осуществляется методом обратной продувки рукавов сжатым воздухом, который подается автоматически электромагнитным вентилем.
Продувочный воздух проходит через ткань и пылевой слой в направлении, обратном рабочему, происходит деформация рукавов, разрушение пылевого слоя, после чего на регенерацию отключается вторая камера. Осыпавшаяся с рукавов пыль попадает в бункер и через затвор удаляется из фильтра.
Блоки управления рукавными фильтрами предназначены для автоматического и ручного управления работой системы регенерации одного или группы рукавных фильтров. Автоматический режим работы блоков подразумевает циклическую регенерацию каждой секции фильтров с определенным периодом и длительностью. Период и длительность, возможно, оперативно менять в зависимости от конкретных условий. Предусмотрена возможность автоматической регенерации в зависимости от степени загрязнения фильтров.
Перевод в режим ручного управления осуществляется одной кнопкой. В этом режиме имеется возможность вручную управлять регенерацией фильтров путем нажатия соответствующих кнопок на лицевой панели блока.
Монтаж блока осуществляется в удобном для пользователя месте.
Технические характеристики
Наименование |
СМЦ 166Б |
СМЦ 100 |
Площадь фильтрации, м2 |
30 |
66 |
Скорость фильтрации, м/мин. (определяется в зависимости от свойств пыли при привязке фильтра в технологическую установку) |
1,2 |
1,5 |
Производительность, м3/ч |
2160 |
2 000 |
Запыленность газа на входе, г/м3, не более |
50 |
До 50 |
Запыленность газа на выходе, г/м3, не более |
0,1 |
0,08 |
Допустимая температура газа, оС |
140 |
До 300 |
Аэродинамическое сопротивление, Па |
1900 |
1900 |
Установленная мощность, кВт |
0,1 |
1,5 |
Диаметр рукава, мм |
200 |
200 |
Количество рукавов, шт. |
24 |
18 в камере, 36 в фильтре |
Давление сжатого воздуха для регенерации, МПа |
0,3-0,6 |
0,1-0,4 |
Габаритные размеры (длина х ширина х высота), мм |
1058х2010х4215 |
в зависимости от модификации |
Напряжение питания, В |
380 |
220 В / 50 Гц |
Масса без электрооборудования, кг |
990 |
2 300 |
Нормативный документ |
ТУ 4841-004-00239468-94 Код ОКП 484141 |
ТУ 4845-001-54028986-2002 Код ОКП 484144 |
Заказать фильтр рукавный СМЦ166Б, СМЦ 100, уточнить цены на технологические комплексы, получить грамотную консультацию или задать интересующие вас вопросы вы можете по телефонам +7 (846) 3-741-741 или посредством обратной связи на сайте.
