Самарский завод «Строммашина» более 75-ти лет производит оборудование для строительной, нефтяной, дорожной, металлургической, горнодобывающей и других отраслей промышленности.

Ряд рукавных фильтров ФРС

Фильтры рукавные предназначены для очистки неагрессивных, невзрывоопасных и не склонных к слипанию и образованию конденсата газопылевых смесей от твердых частиц при температуре до 120С(стандартное исполнение), сбрасываемых из различных технологических установок цементной промышленности, строительной индустрии, в черной и цветной металлургии, химической промышленности и других отраслях. При условии комплектования рукавного фильтра ФРС рукавами, изготовленными из специальных высокотемпературных материалов допускается увеличение температуры газопылевых смесей до 200С.

Фильтры предназначены для эксплуатации в условиях умеренного климата в исполнении У, категории размещения 3 по ГОСТ 15150-69, а комплект электроаппаратуры предназначен для эксплуатации в условиях умеренного холодного климата в исполнении УХЛ. Категория размещения 4 по ГОСТ 15150-69.

Корпус фильтров рассчитан на давление не более 3500 Па. Скорость фильтрации (газовая нагрузка) выбирается в зависимости от типа фильтровального материала, концентрации и дисперсности пыли в газопылевых смесях в пределах 1,2-2,5 м/мин.

При давлении сжатого воздуха менее 0,4 МПа скорость фильтрации не должна быть более 1,2 м/мин. Сжатый воздух должен пройти очистку в масловлагоотделителе.

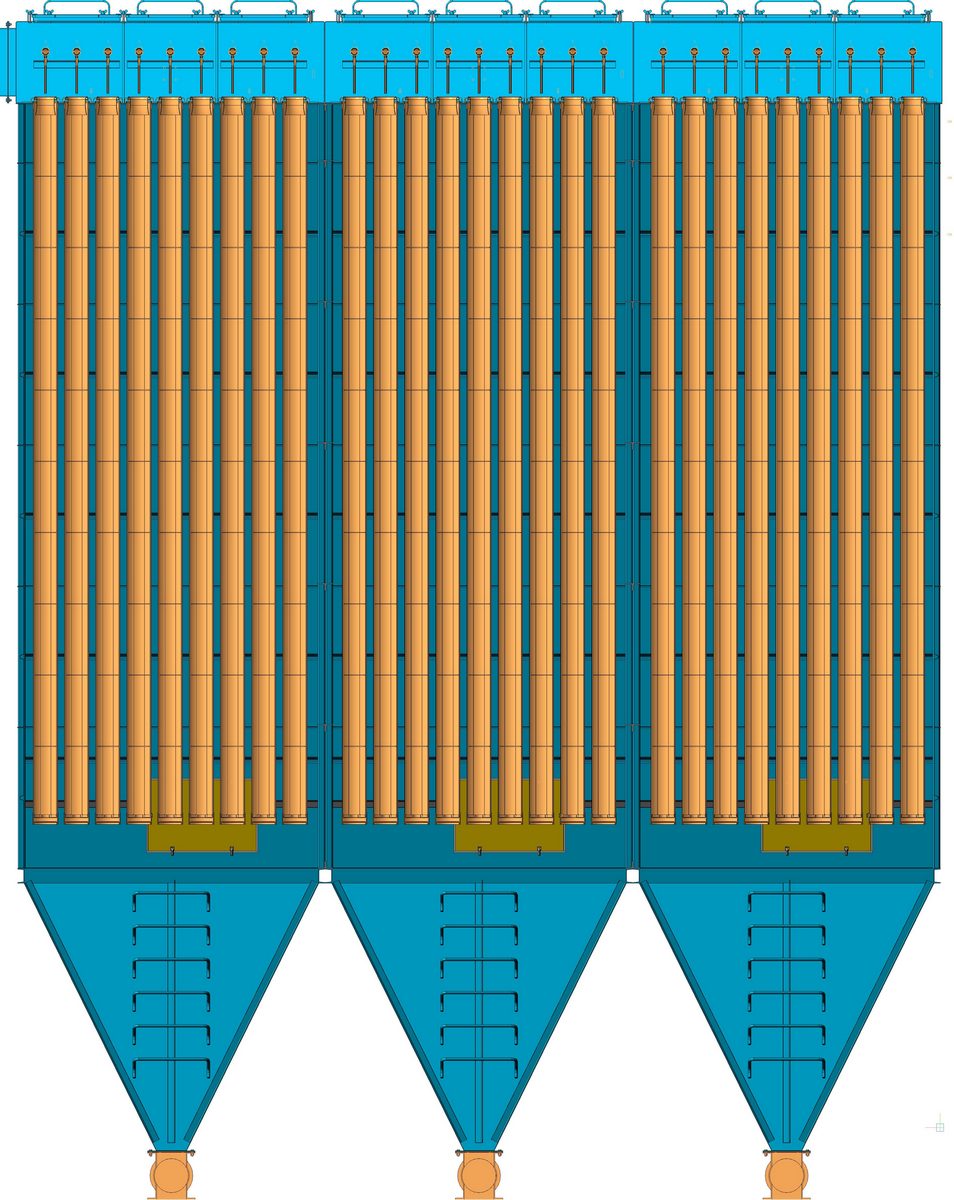

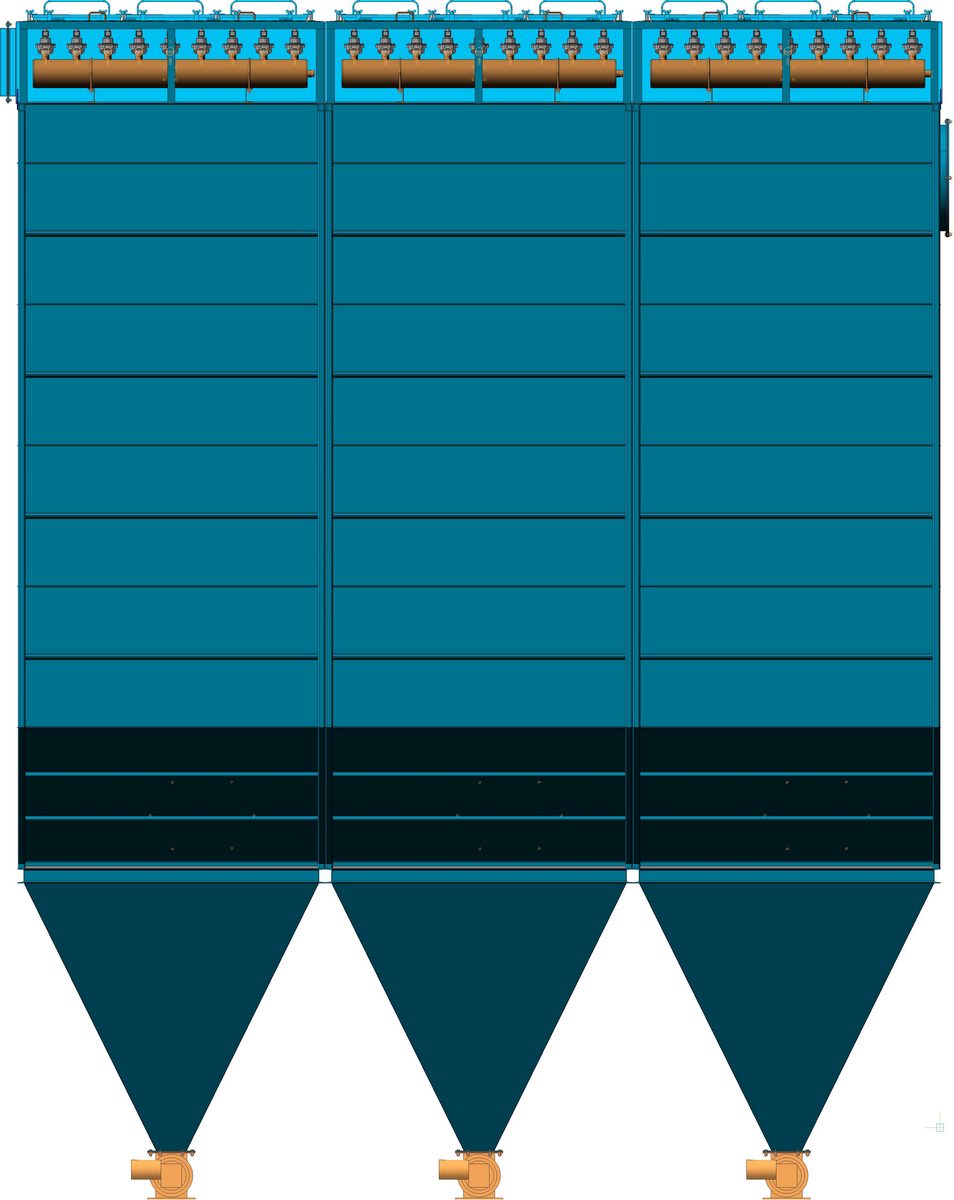

Рукавный фильтр ФРС является сборной конструкцией, при этом площадь фильтрации зависит от диаметра, длины и количества фильтровальных рукавов. Состоит из следующих основных элементов: корпуса, фильтровального рукава с каркасом, плиты для крепления рукавов, системы регенерации рукавов, бункера пыли.


Наименование параметра, единица измерения ФРС 100 ФРС 150 ФРС 200 ФРС 300 ФРС 400 ФРС 450 ФРС 600
1 Расчетная производительность по очищаемому газу, при скорости фильтрации1,5 м/мин,м3 9000 13500 18000 27000 36000 40500 54000
2 Площадь фильтрации, м2, не менее 100 150 200 300 400 450 600
3 Количество рукавов, шт. 81 81 81 162 162 243 243
4. Длина рукавов, мм 2467 3660 4900 3660 4900 3660 4900
5. Количество импульсных клапанов с электромагнитным приводом, шт. 9 9 9 18 18 27 27
6 Материал рукавов Иглопробивное фильтровальное полотно "РПК-2" ТУ 8397-185-00302327-98
7. Диаметр рукавов, мм 160
8 Рабочая температура, оС, не более 160
Разрежение в фильтре, Па, не более 3500
10 Гидравлическое сопротивление, Па, не более 2500
11 Давление воздуха для регенерации, мПа от 0,4 до 0,8
12 Скорость фильтрации – выбирается в зависимости от свойств пыли при привязке фильтра в технологическую установку, в пределах, м/мин от 1,2 до 1,8
13 Концентрация пыли на входе в фильтр, г/м3, не более 50
14 Концентрация пыли на выходе из фильтра, г/м3, не более 0,05
15 Удельная газовая нагрузка на фильтровальный материал, м32 ч, не более 180
16 Энергетические затраты на очистку 1000 м3 газа, кВтч, не более 1,3
17 Габаритные размеры , мм, не более:
длина 3016
ширина 2264 4334 6408
высота 5776 7126 8076 7126 8076 7126 8076
18 Масса , кг, не более 2400 2990 3350 5400 5970 7810 8600

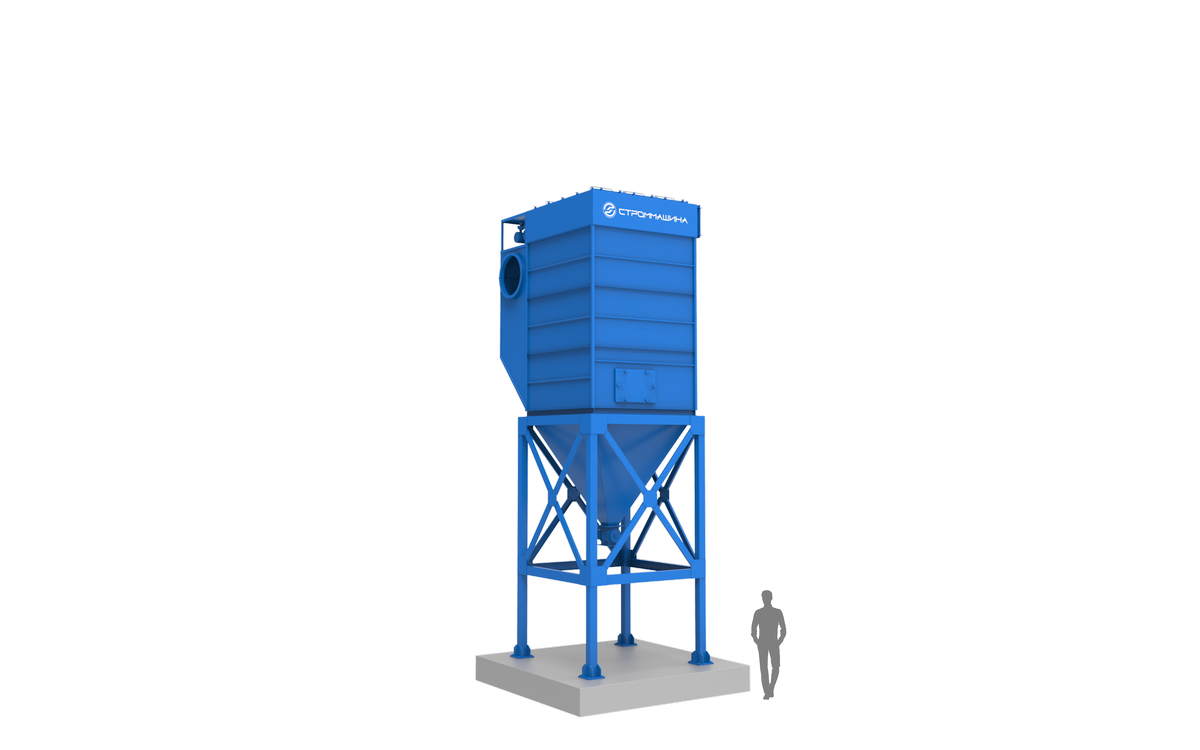

ФРС 100

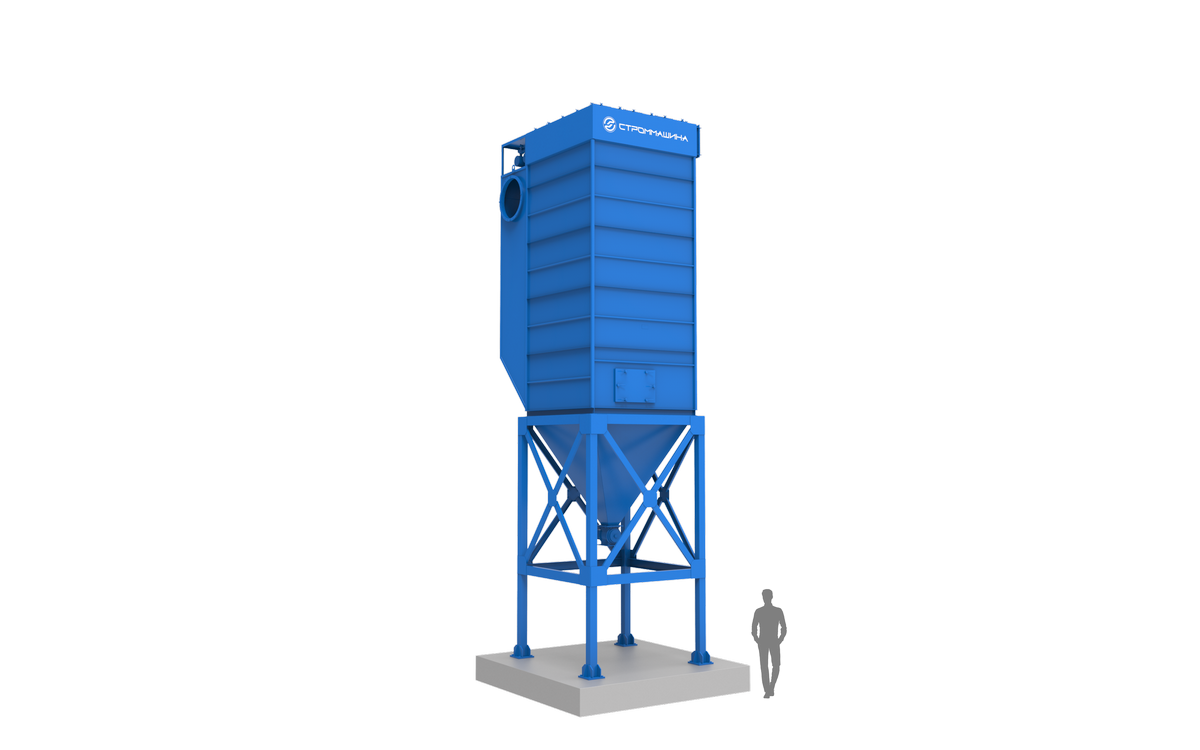

ФРС 150

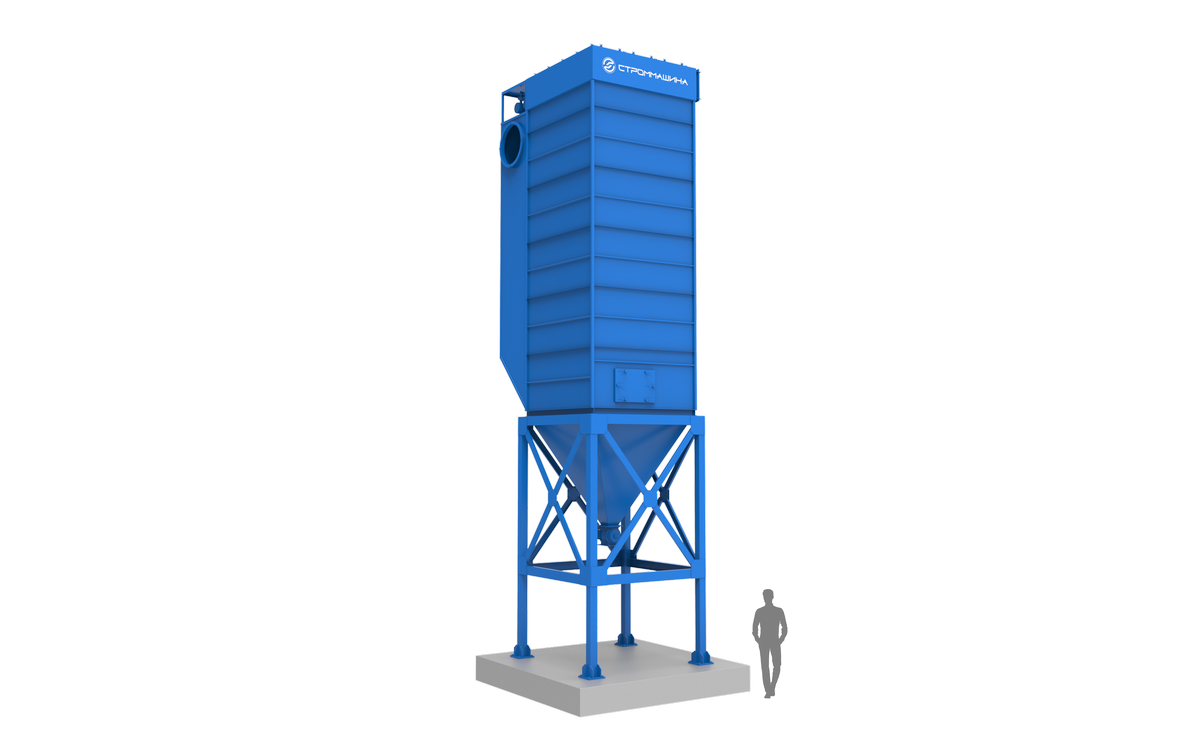

ФРС 200

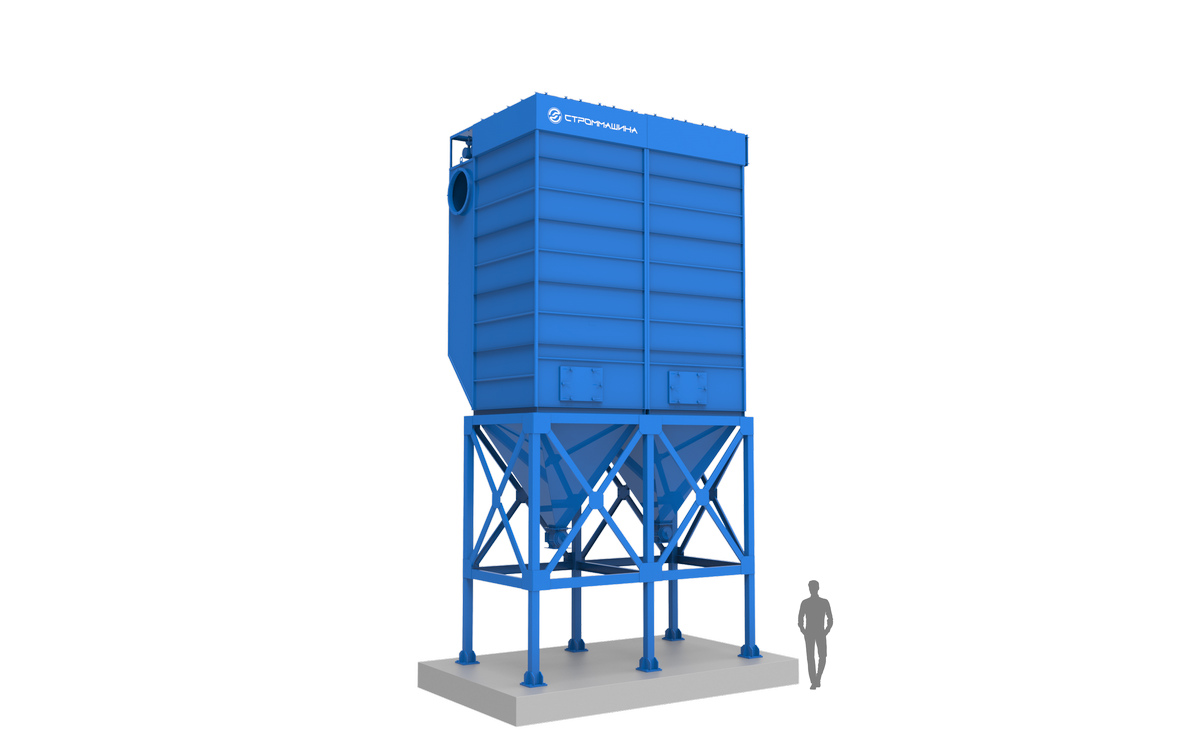

ФРС 300

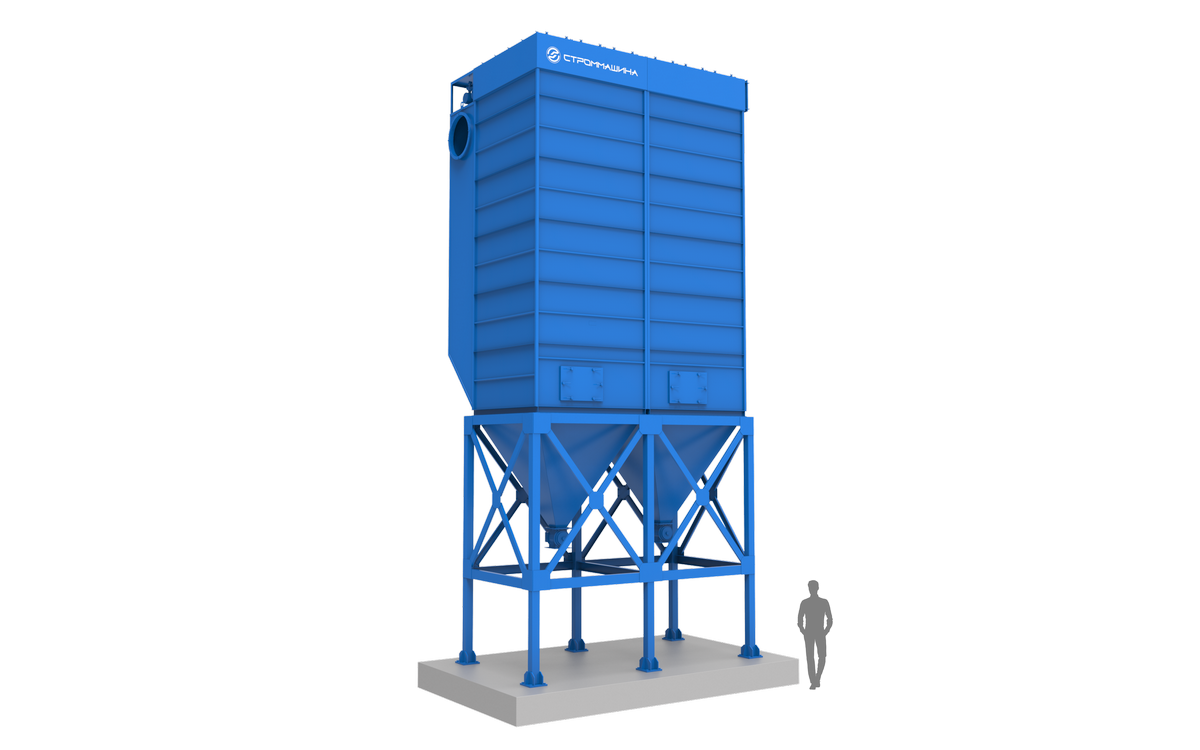

ФРС 400

ФРС 450

Заказать рукавные фильтры, уточнить цены на технологические комплексы, получить грамотную консультацию или задать интересующие вас вопросы вы можете по телефонам +7 (846) 3-741-741 или посредством обратной связи на сайте.
