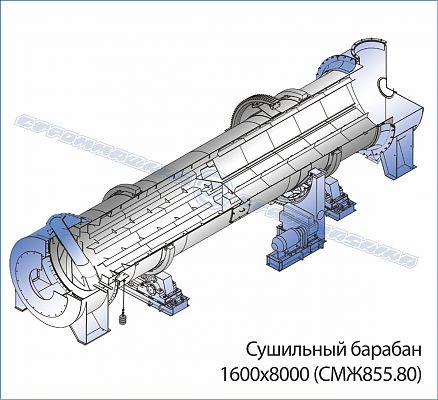

Барабан сушильный СМЖ.855.80

21

Барабан сушильный предназначен для сушки сыпучих материалов топочными газами.

Сушильные барабаны применяются в промышленности строительных материалов в различных технологических линиях для тепловой сушки известняка, глины, песка, мела и др. сыпучих материалов крупностью частиц до 35 мм.

Барабан сушильный состоит из корпуса, станции опорно-упорной, станции опорной, привода, бандажей, венца зубчатого.

Корпус барабана представляет собой сварную конструкцию, выполненную из отдельных обечаек. Внутри корпуса для активизации передачи тепла устанавливаются насадки: в начале винтовая, в средней части подъемно-лопастная, на конце секторная.

Опорой корпуса являются два стальных бандажа.
Бандажами корпус опирается на опорную и опорно-упорную станции. На корпусе барабана при помощи пластин крепится венец зубчатый, посредством которого барабан приводится во вращение от привода.

Привод состоит из шестерни приводной, редуктора и электродвигателя, соединённых между собой муфтой и установленных на одной раме.

Камера разгрузочная служит для отвода отходящих топочных газов и выгрузки высушенного материала.

Барабан устанавливается по отношению к горизонту под углом от 20 Наклон корпуса в сочетании с вращением вокруг оси обеспечивает пнремещение материала в направлении разгрузочной камеры.

Горячие топочные газы поступают в корпус и соприкасаясь с материалом нагревают его, испаряя содержащуюся в нём влагу. Передача тепла происходит тремя основными способами: во взвешенном состоянии при падении материала с лопаток, от топочных газов через наружную поверхность лежащего в завале материала, от более нагретых деталей внутреннего устройства барабана и обечайки корпуса.

Режимы сушки для различных материалов меняются в зависимости от влажности сырья на входе в барабан и требуемой влажности готового материала на выходе из барабана, фракционного состава материала подлежащего сушке, свойств материала.

Температура подаваемого в барабан теплоносителя должна быть не более 800°С. Температура дымовых газов на выходе из барабана не менее 100-150°С чтобы исключить возможность конденсации влаги в разгрузочной части барабана.

На входе топочных газов в барабан должно быть разряжение не менее 30 Па.
Топливо - природный газ, сжиженный газ, дизельное топливо.

Технические характеристики

НаименованиеСМЖ 855.80 (1,6х8)
Типпоточный
Характер работынепрерывный
Размер корпуса барабана (длина х диаметр), мм8000х1600
Объем барабана, м316
Частота вращения барабана, об./мин.3,14/4,15/6,2
Уклон корпуса барабана к горизонту, град.2° 52'
Теплоносительтопочные газы
Температура теплоносителя, оС,500/600/800
Габаритные размеры (длина х ширина х высота), мм9850х2550х3550
Масса, кг11500/ 11600/ 12900
Установленная мощность двигателя, кВт8/10/11/12,5
Частота вращения двигателя, об./мин.750/1000/1500
Напряжение питания, В380
Редуктор1Ц2У-250-31,5-21
Нормативный документТУ 4845-005-54028986-2008 Код ОКП 484500

Примечания:

  1. Производительность не указывается, так как зависит от свойств материала, его влажности (начальной и конечной), размера исходного материала. Определяется расчетным путем.
  2. По согласованию с заказчиком возможно изменение размеров корпуса барабана.
  3. По согласованию с заказчиком возможна дополнительная комплектация камерами загрузки и выгрузки, теплогенераторами, горелками.
