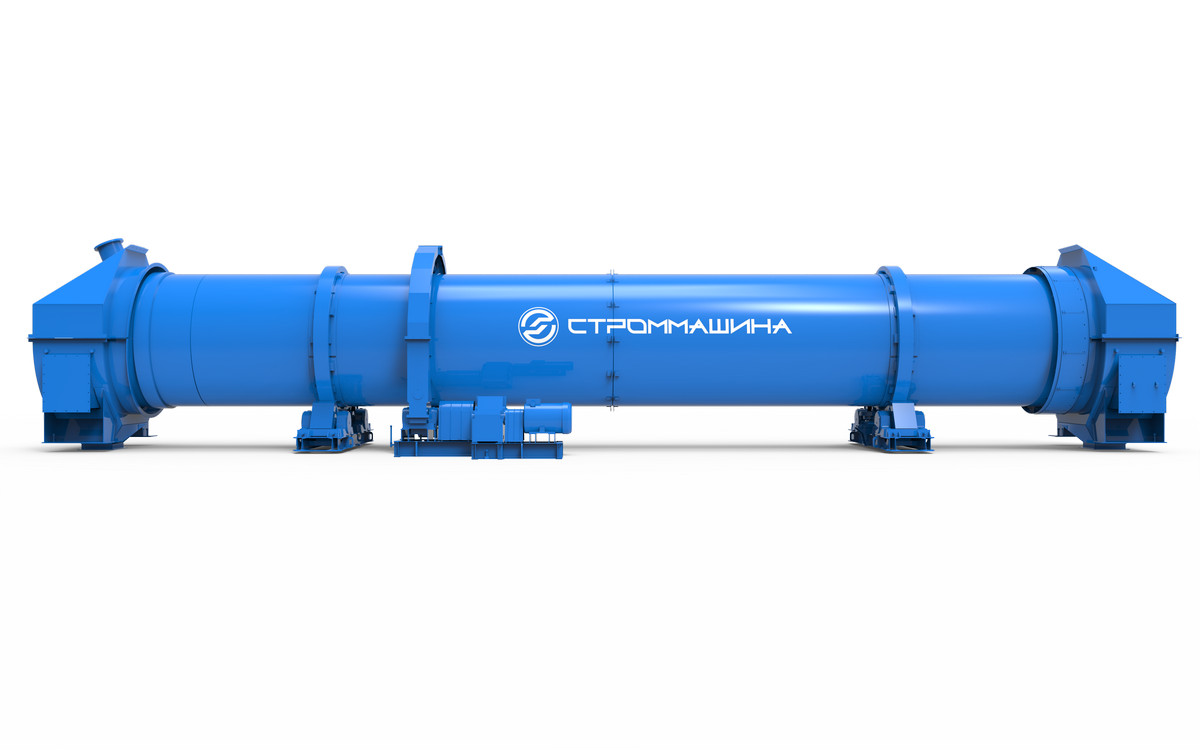

Барабан сушильный 2,8х20


Барабан сушильный 2,8х20


Барабан сушильный предназначен для сушки сыпучих материалов топочными газами.

Сушильные барабаны применяются в промышленности строительных материалов в различных технологических линиях для тепловой сушки известняка, глины, песка, мела, гипса и др. сыпучих материалов крупностью частиц до 60 мм.

Барабан сушильный состоит из корпуса, станции опорно- упорной, станции опорной, привода, бандажей, венца зубчатого.
Корпус барабана представляет собой сварную конструкцию, выполненную из отдельных обечаек. Внутри корпуса для активизации передачи тепла в зависимости от модификации барабана устанавливаются различные типы насадок:
- в начале винтовая, на всей части барабана подъёмо- лопастная;
- в начале винтовая, в средней части барабана подъёмо- лопастная и цепная;
- в начале винтовая, в средней части барабана подъёмо- лопастная и секторная.

Применение различных видов насадок зависит от свойств сушимого материала (влажность на входе и на выходе, фракционный состав, сыпучесть и т.д.) и выбирается в каждом конкретном случае совместно заказчиком и заводом изготовителем.

Опорой корпуса являются два стальных бандажа. Один из бандажей имеет скосы под упорные ролики, которые препятствуют продольному смещению барабана.

Бандажами корпус опирается на опорную и опорно-упорную станции. На корпусе барабана при помощи траверс крепится венец зубчатый, посредством которого барабан приводится во вращение от привода.

Привод состоит из шестерни приводной, редуктора и электродвигателя, соединённых между собой муфтами и установленных на одной раме. Барабан устанавливается по отношению к горизонту под углом 1°-4°.

Наклон корпуса в сочетании с вращением вокруг оси обеспечивает перемещение материала в направлении разгрузочной камеры.
Горячие топочные газы поступают в корпус и соприкасаясь с материалом нагревают его, испаряя содержащуюся в нём влагу. Передача тепла происходит тремя основными способами: во взвешенном состоянии при падении материала с лопаток, от топочных газов через наружную поверхность лежащего в завале материала, от более нагретых деталей внутреннего устройства барабана и обечайки.

Режимы сушки для различных материалов меняются в зависимости от влажности сырья на входе в барабан и требуемой влажности готового материала на выходе из барабана, фракционного состава материала подлежащего сушке, свойств материала.

Температура подаваемого в барабан теплоносителя должна быть не более 900 °С.
Температура дымовых газов на выходе из барабана не менее 100 - 150 °С чтобы исключить возможность конденсации влаги в разгрузочной части барабана.
На входе топочных газов в барабан должно быть разряжение не менее 30 Па.

Технические характеристики

НаименованиеСМЦ 428.3М (2,8х20)
Типпоточный
Характер работынепрерывный
Размер корпуса барабана (длина х диаметр), мм20000х2800
Объем барабана, м3120,1
Частота вращения барабана, об./мин.4,12
Уклон корпуса барабана к горизонту, град.2° 52'
Теплоносительтопочные газы
Температура теплоносителя, оС600/900
Габаритные размеры (длина х ширина х высота), ммВ зависимости от модификации
Масса, кг74000/82020
Установленная мощность двигателя, кВт75
Частота вращения двигателя, об./мин.1000
Напряжение питания, В380
Редуктор1Ц2Н-450-31,5-12-У3
Нормативный документТУ 4845-005-54028986-2008 Код ОКП 484500

Примечания:

  1. Производительность не указывается, так как зависит от свойств материала, его влажности (начальной и конечной), размера исходного материала. Определяется расчетным путем.
  2. По согласованию с заказчиком возможно изменение размеров корпуса барабана.
  3. По согласованию с заказчиком возможна дополнительная комплектация камерами загрузки и выгрузки, теплогенераторами, горелками.
