Линии для производства микропорошков
(с размером частиц 2-5 мкм)
Микропорошок - это тонкодисперсный продукт, который получают путем механического измельчения различных горнорудных материалов, например мрамора. Основными сферами применения микропорошков в промышленности являются все сферы традиционного применения карбонатных наполнителей, это производство:
- всех видов ЛКМ
- пластмасс
- сухих строительных смесей
- резинотехнических изделий
- напольных покрытий и линолеума
- бумаги
- буровых растворов
- изоляционных материалов
- чистящих порошков и паст.
Размер частиц микропорошков при дальнейшем использовании в качестве сырья при производстве вышеуказанной продукции составляет от 2 до 5 мкм.
Технологический процесс состоит из следующих операций:
- подготовка исходного сырья (сушка);
- измельчение материала;
- подача мраморного порошка.
Характеристика материала:
- Фракционный состав исходного материала – до 40 мм.
- Влажность исходного материала – не более 10%.
- Прочность исходного материала до 400Па.
Производительность линии – 5 тонн в час.
Габариты линии (длина х ширина х высота), м. – 50 х 20 х 20.
Установочная мощность комплекса - до - до 370 кВт/час.
Расход природного газа – до 210 м³/час.
| № | Наименование и обозначение | Кол-во Шт. |
| 1 | Участок сушки сырья | 1 |
| 2 | Участок аспирации | 1 |
| 3 | Участок помола сырья | 1 |
| 4 | Участок классификации | 1 |
| 5 | Участок хранения готового материала | 1 |
| 6 | Металлоконструкции | 1 |
| 7 | Система управления | 1 |
| 8 | Проектные работы / Шеф-монтаж / Пуско-наладка / Обучение | 1 |

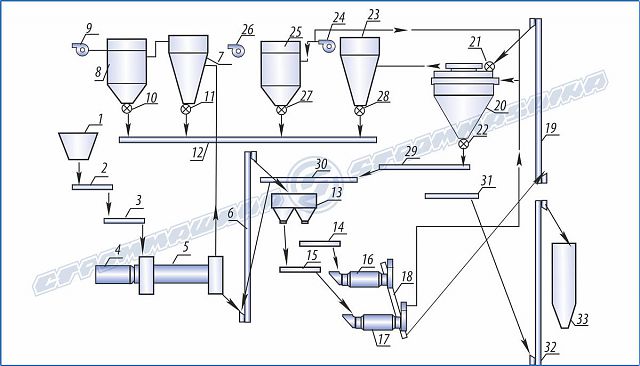

Технологическая схема
1 Бункер исходного материала
2 Питатель ленточный
3 Конвейер ленточный
4 Теплогенератор
5 Сушильный барабан
6 Элеватор
7 Циклон
8 Фильтр рукавный
9 Дымосос
10-11 Шлюзовой затвор
12 Винтовой конвейер
13 Бункер сухого материала
14-15 Питатель ленточный
16-17 Мельница шаровая двухкамерная
18 Винтовой конвейер
19 Элеватор
20 Классификатор
21-22 Шлюзовой затвор
23 Циклон
24 Дымосос
25 Фильтр рукавный
26 Дымосос
27-28 Шлюзовой затвор
29-31 Винтовой конвейер
32 Элеватор
33 Силос
В зависимости от пожеланий Заказчика и территориальных условий размещения производственной линии, комплект поставки изменяется, в том числе пересчитываются длины транспортирующего оборудования.
Системы управления производственной линией
- Управление осуществляется с общего, отдельно стоящего, пульта оператором участка в ручном режиме посредством нажатия кнопок пуск (стоп) для запуска (останова) каждой единицы оборудования (пульт управления входит в комплект поставки)
- Необходимо наличия оператора на каждом отделении для визуального контроля.
- Количество обслуживающего персонала – 2 человека (постоянно).
