Мельница шаровая МШЦ 1500x3000 (СМ6001А)


Мельница шаровая МШЦ 1500x3000 (СМ6001А) с центральной разгрузкой для мокрого помола


Мельница шаровая МШЦ 1500x3000 (СМ6001А) с центральной разгрузкой для мокрого помола для помола щебня, керамзита, мрамора и других материалов средней твердости в строительной, горнорудной, горнохимической и других отраслях промышленности и работает непрерывно в различных технологических схемах в открытом или замкнутом цикле.

Мельница позволяет получать однородный по тонкости продукт измельчения с помощью шаров различного диаметра. Производительность мельницы зависит от физико-механических свойств измельчаемого материала, крупности его кусков, тонкости помола, равномерности питания, заполнения мелющими телами и материалом, квалификации обслуживающего персонала.

Мельница шаровая СМ6001А с центральной разгрузкой предназначена для мокрого измельчения различных руд и строительных материалов средней твердости (по согласованию с заказчиком возможна доработка мельницы для сухого измельчения).

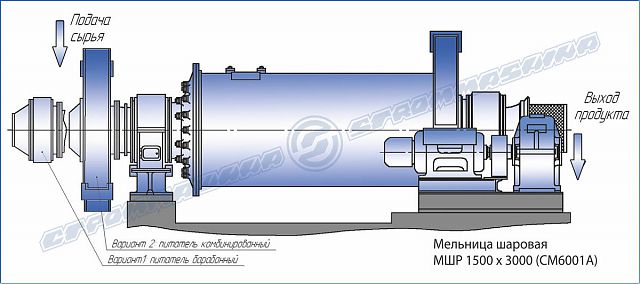

Устройство и принцип работы мельницы шаровая МШЦ 1500x3000

Мельница состоит из барабана, загрузочной крышки, разгрузочной части, роликоопор, привода и питателя. Барабан представляет собой стальной цилиндр, футерованный изнутри металлическими или резиновыми плитами, предохраняющими его от износа.

Резиновая футеровка применяется при следующих условиях эксплуатации мельниц:
- среда должна быть нейтральной, кислотность допускается не более Рн=8-10 единиц;
- температура среды не выше 800С;
- диаметр загружаемых шаров не более 80 мм;
- размер частиц загружаемого материала не более 20 мм;
- число оборотов барабана не должно превышать числа, указанного в характеристиках мельницы.

Применение резиновой футеровки почти полностью устраняет, если это необходимо, попадание металла футеровки и шаров в измельчаемый материал и значительно снижает шумовую нагрузку от работающей мельницы на внешнюю среду. Производительность мельницы выше при установке металлической футеровки.

Роликоопора состоит из разъемного в двух плоскостях корпуса и двух роликов, закрепленных на сферических подшипниках.
Привод мельницы состоит из электродвигателя, редуктора и корпуса с шестерней, закрепленных на общей раме.
Мельница может комплектоваться комбинированным или барабанным питателем.

Загрузка мельницы материалом и водой осуществляется с помощью питателя и загрузочной втулки, установленной в крышке загрузочной. Поступивший в мельницу материал вместе с водой измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.

Окончательно размолотый материал в виде пульпы, проходя через разгрузочную втулку и бутару, устанавливаемые в крышке разгрузочной, поступают по назначению.

Технические характеристики

Тип мельницыМШЦ
Индекс мельницыСМ6001А
Номинальный объем барабана, м³4,2
Внутренний диаметр барабана (без футеровки), мм1500
Длина барабана (без футеровки), мм3100
Номинальная частота вращения барабана, об./мин.28
Производительность, т/ч4,2-12,0
Габаритные размеры (длина х ширина х высота), мм6300х3360х2500
Масса мельницы, т (без мелющих тел)22
Масса мелющих тел, т*7,7
Установленная мощность, кВт90
частота вращения, об./мин.1480
Передаточное число редуктора12,5
ТУ 4844-003-54028 986-2003 Код ОКП 484421

* Мелющие тела поставляются отдельно.
