СМЖ 306А

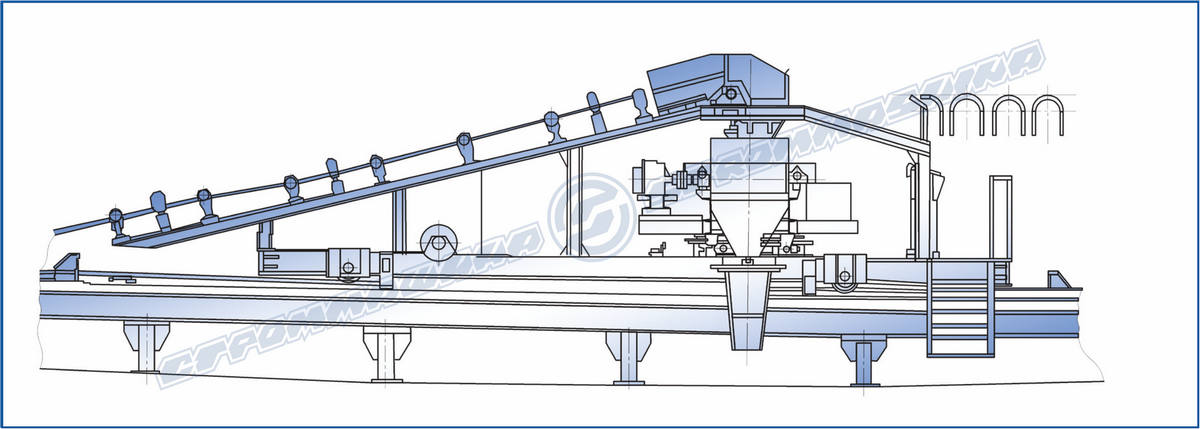

Бетонораздатчик консольный СМЖ 306А предназначен для подачи и укладки бетонной смеси в отсеки кассетных установок, расположенных в пролетах производства панелей внутренних стен, панелей перекрытий и плит раздельного пола.
Бетонораздатчик консольный устанавливается на рельсовом пути эстакадного ленточного конвейера, по которому он передвигается при работе. Бетонораздатчик на месте монтажа может быть собран как в правом, так и в левом исполнениях, при этом комплектация для обоих исполнений одинаковая.
Работа бетонораздатчика осуществляется следующим образом: своей разгрузочной частью питатель устанавливают над подготовленной к загрузке и формованию кассетной установкой. С пульта управления бетонораздатчика оператор подает разрешающий сигнал в бетоносмесительное отделение на пуск и загрузку бетонной смесью эстакадного ленточного конвейера, по рельсовому пути которого передвигается бетонораздатчик. Бетонная смесь транспортируется по наклонной части бетонораздатчика и через разгрузочную воронку и лоток перегружается на транспортерную ленту питателя, откуда она через разгрузочную воронку и поворотную течку питателя поступает в отсеки кассетной установки.
Равномерная загрузка отсеков кассетной установки достигается оператором за счет возвратно-поступательного передвижения бетонораздатчика по рельсовому пути параллельно отсекам кассетной установки и периодического поворота питателя по мере загрузки отсека. Для автономной регулировки подачи бетонной смеси с ленты питателя в отсеки кассетной установки течка питателя выполнена полноповоротной.
СМЖ 71А
Бетонораздатчик СМЖ 71А предназначен для выдачи бетона в формы, установленные на протяжных стендах, на заводах железобетонных изделий.
Работа бетонораздатчика: бункер бетонораздатчика загружается на месте загрузки из бадьи. С загруженным бункером бетонораздатчик направляется своим ходом к посту формования. По достижении поста формования поворотом стрелы устанавливают выгрузочную воронку над формой, затем включают привод питателя. Бетон из бункера попадает на транспортерную ленту, движением ленты подается в выгрузочную воронку и далее в форму. Выдача бетона в формы производится при движении бетонораздатчика “вперед“, “назад“. По окончании формования бетонораздатчик направляется к посту загрузки и в дальнейшем операции повторяются.
Технические характеристики
| Бетонораздатчик | СМЖ 71А | СМЖ 306А |
|---|---|---|
| Расчетная производительность питателя, м3/ч | 22,5 | 52 |
| Ширина колеи, мм | 1000 | 1100 |
| Управление | дистанционное | дистанционное |
| Скорость движения, м/с | 0,2 | 0,2 |
| Установленная мощность, кВт, не более | 14,1 | 4,5 |
| Ширина ленты питателя, мм, не более | 500 | 650 |
| Скорость движения ленты питателя, м/с | 0,1 и 0,2 (6 и 12) | 1,25 |
| Расстояние от центра загрузки до центра выгрузки бетонной смеси, мм | 4350 | |
| наибольшее | 4500 | |
| наименьшее | 2250 | |
| Частота вращения питателя, сек-1 (об/мин) | 0,005 (0,3) | 0,005 (0,3) |
| Угол поворота питателя, град. | 340 | 120 |
| Радиус поворота питателя, мм | 4350 | 4500 |
| Угол поворота течки, град | 360 | 360 |
| Привод поворота течки | ручной | ручной |
| Габаритные размеры, мм | ||
| длина | 6640 | 9150 |
| ширина (с максимальным вылетом питателя) | 2810 | 5740 |
| высота (от головки рельса) | 4210 | 2390 |
| Масса (без контргруза), кг, не более | 6300 | 5100 |
