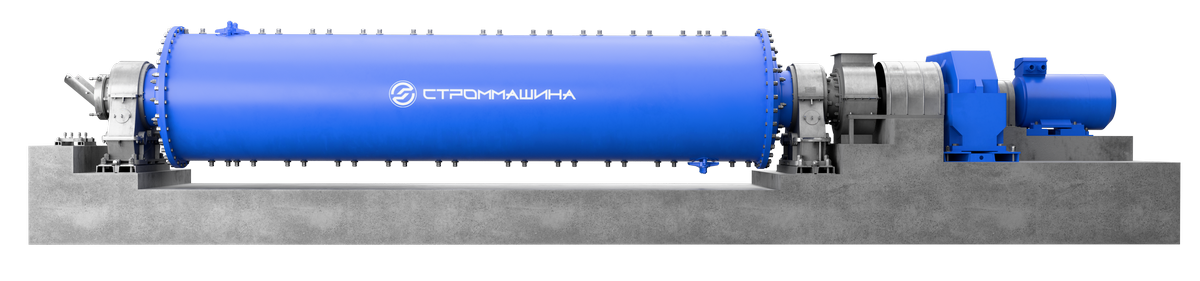

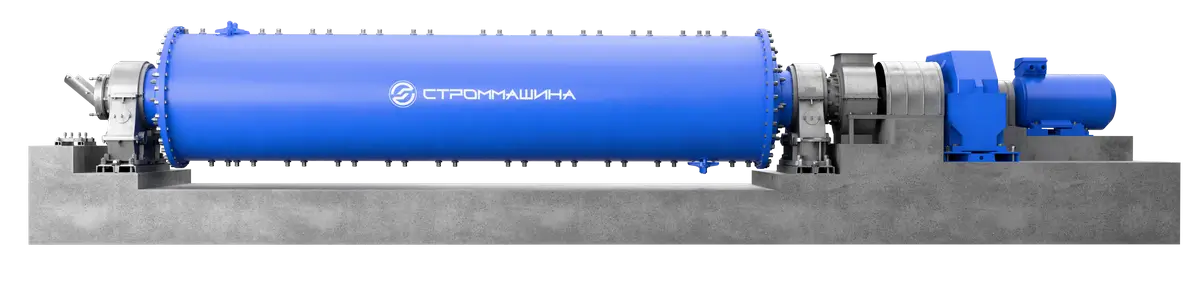

Мельница шаровая 1500х7100 (1471)

Барабанная шаровая мельница 1471 для сухого помола


Барабанная шаровая мельница 1471 для сухого помола относится к мельницам трубчатого типа непрерывного действия и предназначена для сухого измельчения (помола) различных руд (рудных и нерудных ископаемых), материалов средней твердости.

Мельница выпускается в следующих  модификациях:

  • с центральным приводом и периферийной выгрузкой продукта помола;
  • с центральным приводом и центральной выгрузкой продукта помола;
  • с периферийным приводом через венцовую шестерню и центральной выгрузкой продукта помола;

по требованию заказчика возможно исполнение в однокамерном и двухкамерном вариантах.

Технические характеристики

Тип мельницы шаровая двухкамерная / шаровая однокамерная
Индекс мельницы 1471
Номинальный рабочий объем барабана, м3 10
Диаметр барабана внутренний без футеровки, мм 1512
Длина барабана, мм 7130
Частота вращения мельницы, об./мин. 26,5
Производительность, т/ч До 10
Габаритные размеры (длина х ширина х высота), мм в зависимости от модификации / по запросу
Масса мельницы 1471, кг 30 600 кг, БЕЗ мелющих тел
Максимальная масса мелющих тел, кг* 13500
Установленная мощность двигателя, кВт 160
Частота вращения двигателя, об./мин. в зависимости от модификации / по запросу
Напряжение питания, В 380
Передаточное число редуктора в зависимости от модификации / по запросу
ТУ 4844-002-54028 986-2003 Код ОКП 484421

* Мелющие тела поставляются отдельно.

Шаровая мельница 1471 используется в горнорудной, горнохимической и других отраслях промышленности.

Мельница работает непрерывно в различных технологических схемах и позволяет получать однородный по тонкости продукт измельчения руд с помощью мелющих тел (шаров и цильпебсов).

Производительность барабанной шаровой мельницы 1471 зависит от свойств измельчаемых материалов руд (прочность, размолоспособность), крупности материалов на входе (до 40 мм), влажности материалов (до 0,5 %), тонкости помола, равномерности питания, заполнения мелющими телами и материалом.

В комплект поставки входит футерованный двухкамерный или однокамерный барабан с литыми футерованными крышками, загрузочная крышка, разгрузочная часть, две роликоопоры, привод, загрузочная воронка.

Конструкция шаровой мельницы 1471 сухого помола

  • Барабан мельницы представляет собой стальной полый цилиндр, выложенный внутри броневыми футеровочными плитами, предохраняющими его от ударного и трущего воздействия шаров и материала. В двухкамерном исполнении – барабан мельницы разделён межкамерной перегородкой на две камеры: предварительного и тонкого помола. Камера предварительного помола загружается шарами. Камера тонкого помола загружается цилиндриками - цильпебсами.
  • С обеих сторон барабан закрыт торцевыми крышками – загрузочной и разгрузочной.
  • Крышки отлиты заодно с полыми цапфами. На цапфы насажены опорные бандажи, которыми барабан опирается на две самоустанавливающиеся роликоопоры.
  • Загрузочное устройство состоит из загрузочной воронки и шнека загрузки, имеющего винтовые направляющие для перемещения материала. Шнек вставлен в полость цапфы загрузочной крышки и через фланец прикреплён шпильками к торцу цапфы.
  • В разгрузочную крышку аналогичным образом вмонтирован шнек с винтовыми направляющими. К шнеку крепится барабан разгрузки с грохотом, предназначенным для отделения случайно прошедших крупных кусков.
  • Мельница 1471 (центральный привод и центральная разгрузка) приводится во вращение от электродвигателя через муфту, редуктор и эластичную муфту. Загрузка мельницы материалом осуществляется через загрузочную воронку.
  • Поступивший в мельницу материал измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.
  • При вращении барабана материал поступает в разгрузочное устройство и с помощью винтового шнека удаляется через патрубок разгрузки.
  • В рамках работ по модернизации серийной продукции, учитывая рекомендации эксплуатирующих организаций, на заводе разработана конструкторская документация на мельницу шаровую двухкамерную 1471 в исполнении 1471.00.00.000-04, с устройством плавного пуска.
  • Заказать барабанную шаровую мельницу 1471 для измельчения руд, уточнить цены на технологические комплексы, получить грамотную консультацию или задать интересующие вас вопросы вы можете по телефонам +7 (846) 3-741-741 или посредством обратной связи на сайте.
