Циклон ЦМ

Циклон ЦМ

Циклон ЦМ с обратным конусом универсальный улучшенная конструкция циклона ЦОК.

Циклоны ЦМ (пылеуловители) предназначены для очистки газо-воздушных выбросов от зернистой, волокнистой пыли; от пыли склонной к слипанию; от пыли (отходов измельченных материалов) в легкой, пищевой, полиграфической промышленности; от пыли (пылегазоочистке) образующихся при переработки сельскохозяйственной продукции; тяжелой абразивных пыли.

Не рекомендуется применять циклоны для осаждения налипающей на стенки воздуховодов и цементирующей пыли.

Циклон ЦМ слабо подвержен абразивному износу. Вследствие того, что скорости воздушного потока во входном патрубке и, в особенности, в нижней части корпуса циклона невелики, истирание стенок не происходит даже при осаждении высоко-абразивной пыли, как в циклонах типа ЦН.

Подсос воздуха в бункере не сказываются на эффективности осаждения пыли, т.к. поток воздуха, проходящий через центральное отверстие в отбойном конусе, не препятствует движению пыли в бункер.

В процессе длительной эксплуатации циклона ЦМ возможно оседание волокнистой пыли на лапках крестовины отбойного конуса, поэтому необходимо осуществлять периодическую чистку через люки циклона с бункером.

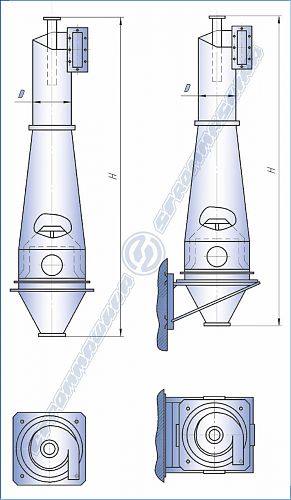

Схема циклона с бункером на кронштейне

Технические характеристики Циклоны ЦМ с бункером

Наименование Циклон ЦМ-500 Циклон ЦМ-600 Циклон ЦМ-800 Циклон ЦМ-1000
Производительность по воздуху, м3/ч 2200-3500 3200-6000 6000-9000 9000-15000
Диаметр, мм 500 600 800 1000
Высота, мм 3625 4360 5830 7310
Масса, кг 136 171 272 421
Циклоны ЦМ с ящиком
Наименование Циклон Я-ЦМ500У Циклон Я-ЦМ600У
Производительность по воздуху, м3/ч 2200-3500 3200-6000
Диаметр, мм 500 600
Высота, мм 3580 4170
Масса, кг 300 325
Циклоны ЦМ с бункером на опоре
Наименование Циклон П-ЦМ500У Циклон П-ЦМ600У Циклон П-ЦМ800У Циклон П-ЦМ1000У
Производительность по воздуху, м3/ч 2200-3500 3200-6000 6000-9000 9000-15000
Диаметр, мм 500 600 800 1000
Высота, мм 4550 5320 6880 8450
Масса, кг 295 350 540 725
