Циклон СИОТ

Циклон СИОТ

Циклоны СИОТ-М и СИОТ-М1 предназначены для грубой и средней очистки газов от сухой, не слипающейся и не абразивной пыли.

Применение циклонов СИОТ-М, СИОТ-М1 в условиях взрывоопасных сред недопустимо. Рекомендуется применять циклоны СИОТ при начальной запыленности до 300 г/м3.

По результатам исследований, а также производственной проверки АО ВНИИОТ ВЦСПС (г. Екатеринбург) были разработаны рекомендации по повышению эффективности (пылегазоочистки) и производительности, а также предложены конструкции двух модификаций циклонов СИОТ:

  • повышенной эффективности – СИОТ-М;
  • повышенной эффективн
  • ости и производительности – СИОТ-М1.

В отличие от циклонов СИОТ старой серии в настоящую серию 5.907-1 включены добавочно еще три номера большего диаметра (№8…№10), так как улучшение структуры потока в модернизированных циклонах позволяет получить в процессе эксплуатации достаточно высокую эффективность очистки в аппаратах больших размеров.

В конструкцию циклонов и бункеров внесен ряд изменений, упрощающих изготовление и улучшающих эксплуатацию аппаратов:

  • упрощена конструкция раскручивателя (вместо раскручивателя с винтовой крышкой он выполнен в виде улитки);
  • исключен вариант раскручивателя в виде плоского щита, так как коэффициент местного сопротивления циклона с таким раскручивателем выше, чем с раскручивателем – улиткой;
  • высота корпуса циклона уменьшена на 25…30%, а диаметр пылевыпускного отверстия увеличен;
  • увеличена толщина стенок корпуса с 2 мм до 3 мм.

В циклонах СИОТ-М между корпусом и бункером устанавливается глухая цилиндрическая вставка, в результате искусственно снижается интенсивность вихря в нижней части корпуса и в бункере и, как следствие, уменьшается вторичный унос пыли. По сравнению с конструкцией СИОТ общий унос пыли уменьшается в 2- 2,5 раза.

В циклонах СИОТ-М1 между корпусом и бункером устанавливается вставка-закручиватель (как в пылеуловителях ВЗП). Основной запыленный поток входит в верхнюю часть циклона, а дополнительный поток подается в нижнюю часть циклона.

Оптимальная скорость очищаемого воздушного потока на входе в завихритель для всех циклонов СИОТ равна 15 м/сек. Температура воздушного потока не должна превышать 400 С.

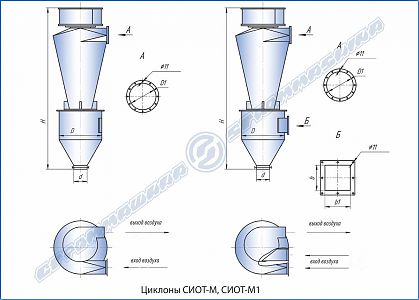

Технические характеристики

Наименование СИОТ-М №1 СИОТ-М №2 СИОТ-М №3 СИОТ-М №4 СИОТ-М №9 СИОТ-М №10
Производительность по воздуху м3/ч 1500 3000 4500 6000 15000 17500
D, мм 703 1015 1242 1428 1242 1428
Н, мм 2075 2895 3479 3950 5944 6334
D1,мм 170 245 300 345 545 585
d,мм 170 220 270 300 490 530
b, b1,мм - - - - - -
Масса, кг 138 248 357 450 1125 1285
Наименование СИОТ-М №9 СИОТ-М №10
Производительность по воздуху м3/ч 15000 17500
D, мм 1242 1428
Н, мм 5944 6334
D1,мм 545 585
d,мм 490 530
b, b1,мм - -
Масса, кг 1125 1285
