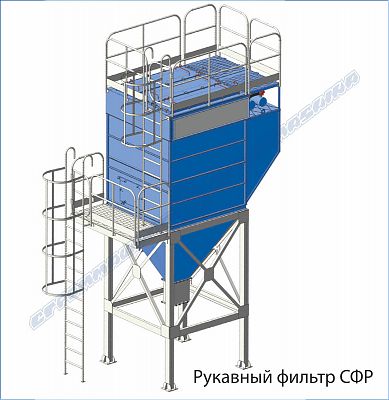

Рукавный фильтр СФР

Рукавный фильтр СФР

Фильтр рукавный СФР предназначен для обеспыливания различных промышленных газов отходящих из технологических установок, работающих во многих отраслях промышленности:

  • Песчаная, цементная, известковая, гипсовая и похожие минеральные пыли в производстве строи тельных материалов;
  • Мучная и сахарная пыль в пищевой промышленности;
  • Зола и сажа при очистке дымовых газов;
  • Оксиды и соли цветных металлов и железа в цветной и черной металлургии;
  • Волокнистые пыли в легкой промышленности, бумажной и производстве минеральных и органических утеплителей.

Запылённые газы вследствие разряжения, создаваемого вентилятором, попадают через коллекторы в камеру запылённых газов и, пройдя через фильтровальные рукава, сбрасываются обеспыленными в атмосферу, а пыль осаждается на внешней поверхности рукавов. По мере осаждения пыли возрастает сопротивление движению газов через фильтр, поэтому для поддержания сопротивления фильтра и его производительности в заданных пределах, через определённое время автоматически производится удаление образовавшегося слоя пыли - регенерация рукавов. Период времени, через который необходимо производить регенерацию рукавов определяется опытным путём по возрастанию сопротивления рукавов. Регенерация осуществляется путём обратной продувки сжатым воздухом через ресиверы, установленные на фильтре, электромагнитные вентиля, продувочные трубы и сопла.

Все секции фильтра снабжены снимаемыми крышками с надёжным уплотнением для удобного доступа к рукавам. Нахождение персонала внутри агрегата не требуется, так как монтаж и замена рукавов производится сверху фильтра.

Наибольшее распространение среди рукавных фильтров получили агрегаты с регенерацией рукавов импульсами сжатого воздуха.

Исследования, выполненные инженерным центром, позволили разработать конструкцию узла регенерации рукавов, обеспечивающего максимальное увеличение импульса давления воздуха в рукаве при меньшем расходе воздуха, а также снижение аэродинамического сопротивления фильтровальной секции.

Импульсами сжатого воздуха производится регенерация рукавов каждого ряда. Импульсы сжатого воздуха подаются из воздушных клапанов в расположенные рядами рукава поочерёдно в автоматическом режиме по командам системы управления.

Современная электронная система управления агрегатом обеспечивает:

  • управление регенерацией рукавов по заданному алгоритму;
  • контроль температуры газа на входе в фильтр (дополнительная опция);
  • связь с АСУ ТП верхнего уровня;
  • выдачу аварийного сигнала в случае неполадок.

Основные преимущества рукавных фильтров СФР производства Самарского завода «Строммашина»:

  • Увеличенная площадь фильтрации от 90 до 540 м2;
  • Для эффективного обслуживания рукавных фильтров конструкция оборудована трапами;
  • Применение эффективных методов регенерации фильтровальных рукавов, электронные системы контроля и управления регенерацией;
  • Оперативная поставка быстроизнашивающихся запчастей.

Разработано несколько базовых моделей фильтров с площадью фильтрации, которые в зависимости от производительности могут устанавливаться последовательно в ряд. Ниже приведены сравнительные данные по характеристикам фильтров, эксплуатируемых в настоящее время.

Технические характеристики

Наименование СФР 90 СФР 135 СФР 180 СФР 270 СФР 360 СФР 405 СФР 540
Площадь фильтрации, м², не менее 90 135 180 270 360 405 540
Расчетная производительность по очищаемому газу, при скорости фильтрации 1,5 м/мин, м³/час * 8100 12150 16200 24300 32400 36450 48600
Скорость фильтрации в пределах, м/мин от 1,2 до 1,8
Концентрация пыли на входе в фильтр, г/м³, не более 50
Концентрация пыли на выходе из фильтра, г/м³, не более 0,05
Количество фильтровальных рукавов, шт. 81 81 81 162 162 243 243
Количество импульсных клапанов с электромагнитным приводом 9 9 9 18 18 27 27
Разрежение в фильтре, Па, не более 5000
Давление воздуха для регенерации, мПа от 0,4 до 0,8
Габаритные размеры , мм, не более:
длина 4850
ширина 2300 4350 6900
высота 7300 8300 8900 8300 8900 8400 8900
Масса , т, не более ** 3,5 4 4,4 7 7 10,2 13,2
* - При применении рукавов гофрированной формы, при применении рукавов гладкой формы показатели снижать в два раза ** - Значения даны с учётом установки площадок обслуживания и установки опор под фильтры
