Печи косвенного нагрева

Вращающиеся печи косвенного нагрева предназначены для высушивания различных сыпучих материалов, а также для прогрева их до температур, требуемых для различных технологических процессов. Во вращающихся печах косвенного нагрева процессы теплообразования имеют место снаружи кожуха вращающейся печи. Таким образом, обрабатываемый материал не входит в контакт с газами сгорания, что может представлять важность для обеспечения качества продукта.

Барабанные сушильные печи косвенного нагрева применяются в:

  • Пищевой, химической, нефтехимической или фармацевтической промышленности, металлургии и горном обогащении;
  • Для переработки и производства минерального сырья;

Эксплуатация печи допускается в диапазоне температур стенки корпуса от - 20°С до + 400°С.

Другое преимущество заключается в том, что количество газов, выходящих из печи, которые приходится пропускать через систему пылеочистки очень невелико. Это позволяет эффективно перерабатывать сильно пылящие продукты с малым размером частиц.

В зависимости от применяемого материала барабана и камер загрузки-выгрузки заводом могут быть изготовлены варианты исполнения печи из стали 09Г2С и из кислотостойкой жаропрочной стали 12Х18Н10Т.

Устройство и работа.

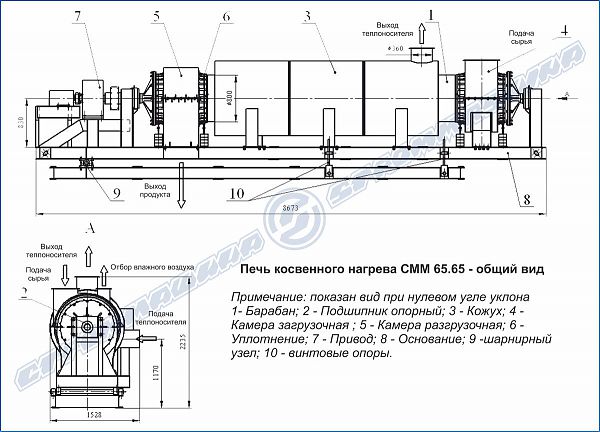

Вращающаяся печь косвенного нагрева представляет собой барабан, вращающийся на подшипниковых опорах, смонтированных на раме, и охватываемый неподвижным кожухом, в который при работе печи нагнетаются горячие газы и, соприкасаясь с внешней поверхностью вращающегося барабана, нагревают его, обеспечивая передачу тепла обрабатываемому материалу без прямого контакта с ним. Наружный корпус теплоизолирован, что позволяет минимизировать энергопотери.

Наклон корпуса в сочетании с вращением вокруг оси обеспечивает перемещение обрабатываемого материала в направлении разгрузочной камеры.
Режимы сушки для различных материалов выбираются в зависимости от высушиваемого материала, климатических условий, времени года, погоды. При изменении влажности сырья или интенсивности подачи его в барабан режим сушки может регулироваться количеством поступающих газов и изменением их температуры.

Барабан печи приводится во вращение приводом, состоящим из электродвигателя с частотным регулятором.

Барабан и кожух печи, загрузочная и разгрузочная камеры устройства привода монтируются на основании, состоящем из рамы и подрамника, соединённых шарнирным узлом и винтовыми опорами, благодаря которым возможно изменять угол наклона рамы в пределах 0°…5°.


Наименование показателей
Исполнение печи косвенного нагрева
Основное -01
Материал барабана печи, загрузочной и разгрузочной камер сталь 09Г2С сталь 12Х18Н1ОТ
Назначение Высушивание сыпучих материалов без контакта с газами сгорания
Тип привода Центральный
Диаметр* 0,78м 1,2м 1,6м
Длина от 6 до 14 м
Пределы регулировки угла наклона печи 1o..5o
Характер работы Непрерывный
Теплоноситель Топочные газы
Производительность установки по сухому продукту до 2,0 т/час
Частота вращения барабана печи (при использовании частотного преобразователя) 2..10 об/мин
Тип электродвигателя 7,5кВт 11 кВт 18,5кВт
Место установки Закрытое помещение

*По согласованию с заказчиком возможно изготовление печей косвенного нагрева диаметром более 1,6 м.

Заказать печи косвенного нагрева, уточнить цены на технологические комплексы, получить грамотную консультацию или задать интересующие вас вопросы вы можете по телефонам +7 (846) 3-741-741 или посредством обратной связи на сайте.
