Мельница стержневая МСЦ 900х1800 (СМ 6005А) с центральной разгрузкой для мокрого измельчения материалов средней твердости

Мельница стержневая СМ6005А с центральной разгрузкой предназначена для мокрого измельчения различных руд и нерудных полезных ископаемых средней твердости.

Мельница используется в горнорудной, горнохимической и других отраслях промышленности и работают непрерывно в различных технологических схемах в открытом или замкнутом цикле.

Мельница позволяет получать однородный по тонкости продукт измельчения с помощью стержней диаметром 40 мм, длиной 1700мм.

Производительность мельницы зависит от физико-механических свойств измельчаемого материала, тонкости помола, равномерности питания, заполнения мелющими телами и материалом, квалификации обслуживающего персонала.

16

В отличии от мельниц с шаровой загрузкой мельницы со стержневой загрузкой отличаются большей производительностью, но более грубым помолом и могут устанавливаться как первая стадия помола перед мельницами шаровыми.

Мельница состоит из барабана, загрузочной крышки, разгрузочной крышки, роликоопор, привода и питателя. Барабан представляет собой полый стальной цилиндр, футерованный изнутри металлическими плитами, предохраняющими его от износа. Загрузочная и разгрузочная крышки защищены торцевыми футеровочными плитами.

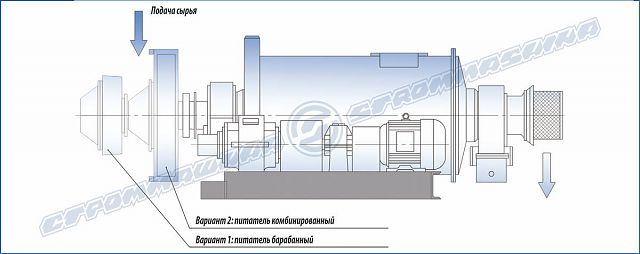

Роликоопора состоит из разъёмного в двух плоскостях корпуса и двух роликов, закрепленных на сферических подшипниках. Привод мельницы состоит из электродвигателя, редуктора и корпуса с шестерней, закрепленных на общей раме. Мельница может комплектоваться комбинированным и барабанным питателем.

Загрузка мельницы материалом и водой осуществляется с помощью питателя и загрузочной втулки, установленной в крышке загрузочной. Поступивший в мельницу материал вместе с водой измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.

Окончательно размолотый материал в виде пульпы, проходя через разгрузочную втулку и бутару, устанавливаемые в крышке разгрузочной, поступает по назначению.

Технические характеристики

Индекс мельницыСМ 6005А
Номинальный рабочий объем барабана, м30,9
Внутренний диаметр барабана (без футеровки), мм900
Длина барабана, мм1860
Частота вращения мельницы, об./мин.30
Производительность, т/ч2-4
Габаритные размеры (длина х ширина х высота), мм3900х2100х1450
Масса мельницы, т (без мелющих тел)5,2
Масса мелющих тел, т*2,3
Установленная мощность, кВт22
частота вращения, об./мин.1480
Напряжение питания, В380
Передаточное число редуктора10
ТУ 4844-003-54028 986-2003 Код ОКП 484421

* Мелющие тела поставляются отдельно.
