Мельница шаровая СМ6008А с центральной разгрузкой для сухого измельчения материалов средней твёрдости

Мельница шаровая СМ6008А с центральной разгрузкой и решёткой предназначена для сухого измельчения различных руд и строительных материалов средней твёрдости.

Мельница шаровая МШР 1500Х1600 (СМ6004А) с решёткой для сухого измельчения материалов средней твёрдости

Мельница используется в строительной, горнорудной, горнохимической и других отраслях промышленности и работают непрерывно в различных технологических схемах в открытом или замкнутом цикле.

Мельница позволяет получать однородный по тонкости продукт измельчения с помощью шаров различного диаметра.

Производительность мельницы зависит от физико-механических свойств измельчаемого материала, тонкости помола, равномерности питания, заполнения мелющими телами и материалом, квалификации обслуживающего персонала.

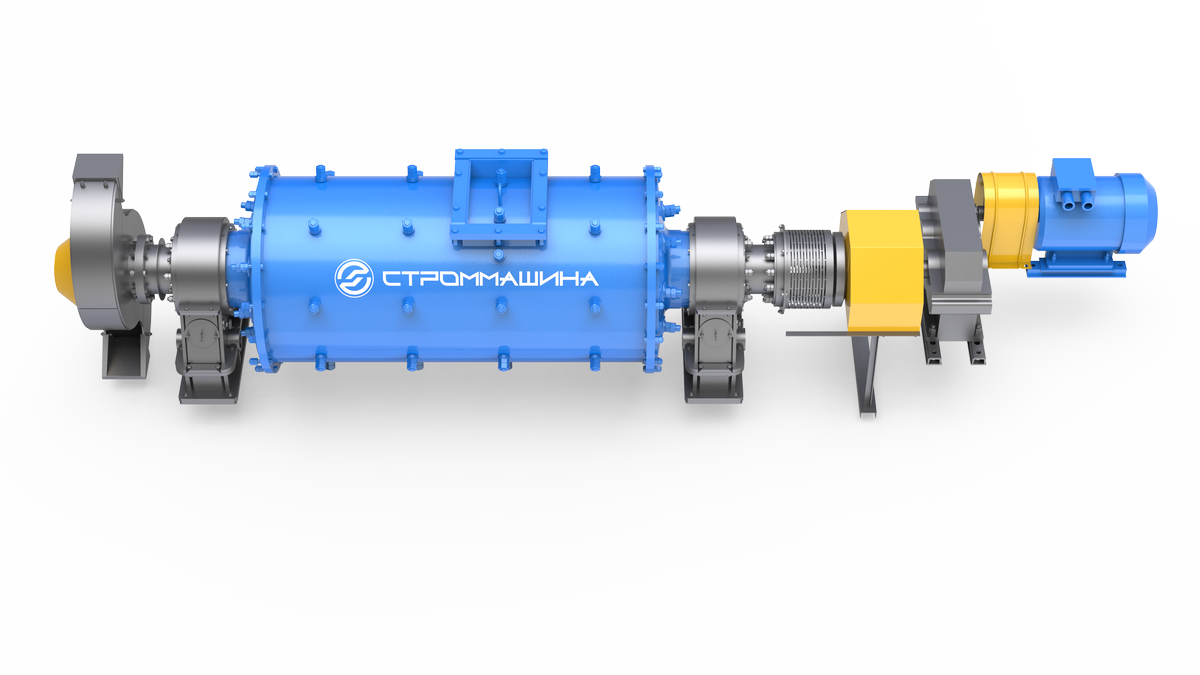

Мельница состоит из барабана, загрузочной части, разгрузочной части, роликоопор, кожуха разгрузки, привода и воронки разгрузочной. Барабан представляет собой стальной цилиндр, футерованный изнутри металлическими или резиновыми плитами, предохраняющими его от износа.


12

Резиновая футеровка применяется при следующих условиях эксплуатации мельниц:
- среда должна быть нейтральной, кислотность допускается не более Рн=8-10 единиц;
- температура среды не выше 800С;
- диаметр загружаемых шаров не более 80 мм;
- размер частиц загружаемого материала на более 20 мм;
- число оборотов барабана не должно превышать числа, указанного в характеристиках мельницы.

Применение резиновой футеровки почти полностью устраняет, если это необходимо, попадание металла футеровки и шаров в измельчаемый материал и значительно снижает шумовую нагрузку от работающей мельницы на внешнюю среду. Производительность мельницы выше при установке металлической футеровки.

Роликоопора состоит из разъёмного в двух плоскостях корпуса и двух роликов, закреплённых на сферических подшипниках. Привод мельницы центральный и состоит из электродвигателя, редуктора и двух муфт: эластичной и втулочно-пальцевой.

Разгрузочная решётка служит для удержания в мельнице шаров и неразмолотого материала. Лопасти разгрузки, установленные между решёткой и крышкой разгрузочной, равномерно распределяют материал в пространстве между крышкой и решёткой и сбрасывают его на конус разгрузочный. тем самым достигается повышение производительности мельницы.

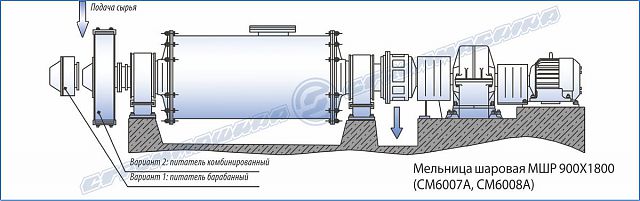

Загрузка мельницы материалом осуществляется через загрузочную воронку и шнек загрузочный.

Поступивший в мельницу материал измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.

Окончательно размолотый материал, проходя через разгрузочную втулку, грохот и кожух разгрузочный, поступают по назначению.

Технические характеристики

Тип мельницыМШЦ
Индекс мельницыСМ6008А
Номинальный объем барабана, м³0,9
Внутренний диаметр барабана (без футеровки), мм900
Длина барабана (без футеровки), мм1860
Номинальная частота вращения барабана, об./мин.37
Производительность, т/ч0,2-1,2
Габаритные размеры (длина х ширина х высота), мм5320х1190х1035
Масса мельницы, т (без мелющих тел)5,2
Масса мелющих тел, т*1,7
Установленная мощность, кВт18,5
частота вращения, об./мин.730
Передаточное число редуктора20
ТУ 4844-003-54028 986-2003 Код ОКП 484421

* Мелющие тела поставляются отдельно.
