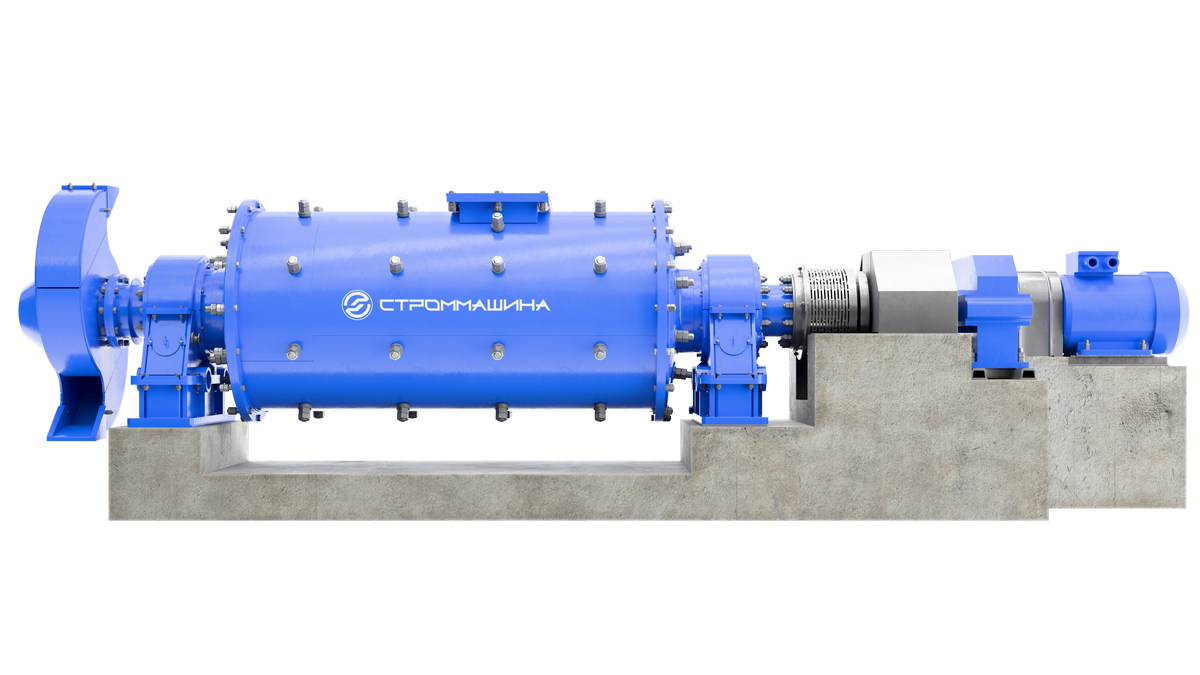

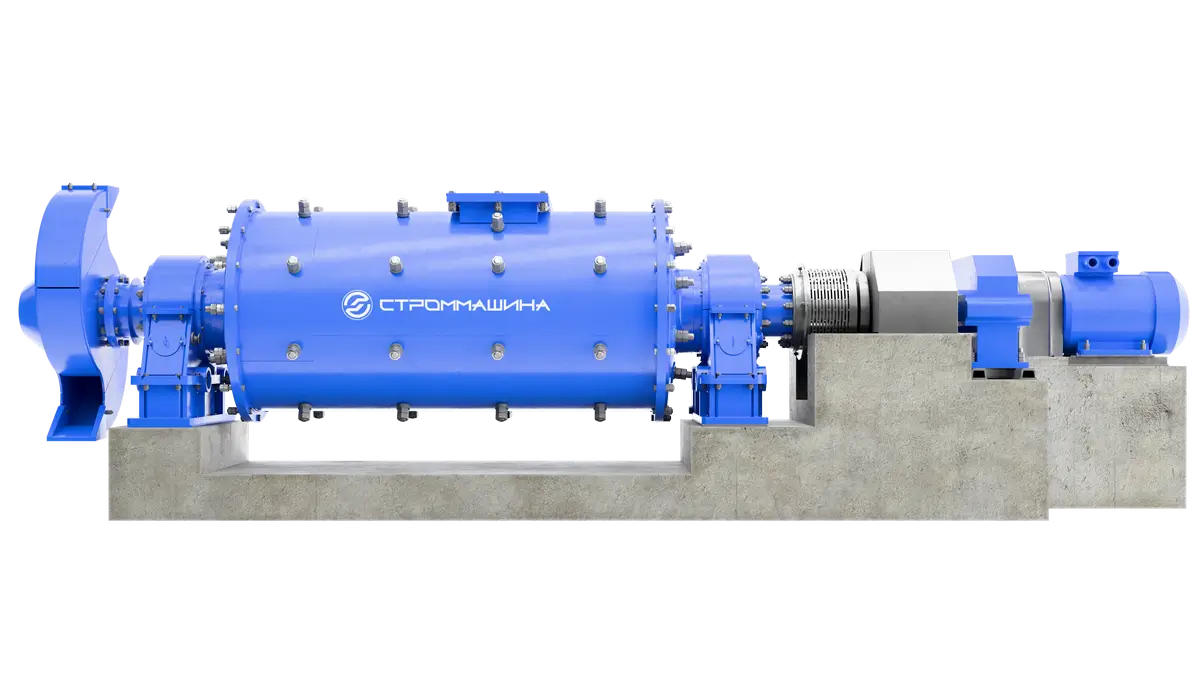

Мельница шаровая МШЦ 900x1800 (СМ6007А) с центральной разгрузкой для мокрого помола материалов средней твёрдости

Мельница шаровая СМ6007А с центральной разгрузкой предназначена для мокрого помола различных руд и строительных материалов средней твёрдости.

Мельница шаровая МШЦ 900Х1800 (СМ6007А) с центральной разгрузкой для мокрого помола материалов средней твёрдости

Шаровая мельница мокрого помола используется в горнорудной, горнохимической и других отраслях промышленности и работают непрерывно в различных технологических схемах в открытом или замкнутом цикле.

Мельница позволяет получать однородный по тонкости продукт измельчения с помощью шаров различного диаметра.

Производительность шаровой мельницы мокрого помола зависит от физико-механических свойств измельчаемого материала, тонкости помола, равномерности питания, заполнения мелющими телами и материалом, квалификации обслуживающего персонала.


12

В отличии от мельниц с шаровой загрузкой мельницы со стержневой загрузкой отличаются большей производительностью, но более грубым помолом и могут устанавливаться как первая стадия помола перед мельницами шаровыми.

Мельница состоит из барабана, загрузочной крышки, разгрузочной крышки, роликоопор, привода и питателя. Барабан представляет собой полый стальной цилиндр, футерованный изнутри металлическими плитами, предохраняющими его от износа. Загрузочная и разгрузочная крышки защищены торцевыми футеровочными плитами.

Роликоопора состоит из разъёмного в двух плоскостях корпуса и двух роликов, закрепленных на сферических подшипниках. Привод мельницы состоит из электродвигателя, редуктора и корпуса с шестерней, закрепленных на общей раме. Мельница может комплектоваться комбинированным и барабанным питателем.

Загрузка мельницы материалом и водой осуществляется с помощью питателя и загрузочной втулки, установленной в крышке загрузочной. Поступивший в мельницу материал вместе с водой измельчается мелющими телами и перемещается от загрузочного конца к разгрузочному под давлением непрерывно поступающего материала.

Окончательно размолотый материал в виде пульпы, проходя через разгрузочную втулку и грохот, устанавливаемые в крышке разгрузочной, поступают по назначению.

Технические характеристики шаровой мельницы мокрого помола

Тип мельницыМШЦ
Индекс мельницыСМ 6007А
Номинальный объем барабана, м³0,9
Внутренний диаметр барабана (без футеровки), мм900
Длина барабана (без футеровки), мм1860
Частота вращения мельницы, об./мин.37
Производительность, т/ч0,7-2
Габаритные размеры (длина х ширина х высота), мм5400х1300х1600
Масса мельницы, т (без мелющих тел)5,2
Масса мелющих тел, т*1,7
Установленная мощность, кВт18,5
частота вращения, об./мин.730
Напряжение питания, В380
Передаточное число редуктора20
ТУ 4844-003-54028 986-2003 Код ОКП 484421

* Мелющие тела поставляются отдельно.
